Equipamento de soldadura automática do porto de óleo do cilindro hidráulico, máquina de soldadura de TIG/MIG

Equipamento de soldadura automática do porto de óleo do cilindro hidráulico, máquina de soldadura de TIG/MIG


Aplicações:

Soldadura longitudinal automática da distorção de alta qualidade e baixa dos cilindros metálicos e das placas alinhadas feitos com de aço inoxidável, ferro, alumínio e bronze.


Características:

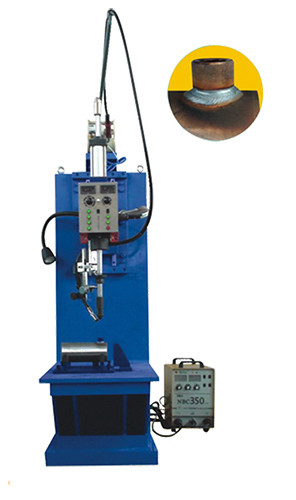

1. A máquina de soldadura automática do porto de óleo é apropriada para o suporte do interruptor e a soldadura do cilindro da bola da válvula de bola. A máquina é conduzida por motores, controlados pelo PLC, ajudado controlado pelo relé bonde, assim que pode ser realiza a soldadura automática. A corrente de soldadura e a soldadura podem ser ajustadas no painel da operação. Tem o nível alto da automatização. A máquina é composta da tocha de soldadura que conduz a parte, o sistema pneumático, o sistema de controlo bonde e a fonte de energia da soldadura do protetor do gás.

2. A máquina é tipo vertical, ele é workpiece consistido que guarda a parte, quadro mechnical da máquina da divisória do controle da tocha, fonte de energia da soldadura de MIG, alimentador do fio, estrutura de copi da forma.

3. Peça do controlo automático de tocha de soldadura
- Peça de levantamento da tocha de soldadura: consistiu no suporte, no trilho e na tocha levantando o cilindro pneumático. É usada para a tocha para cima e para baixo, que a velocidade pode ser ajustada pela válvula do ajuste. A época da tocha para cima e para baixo pode ser ajustada pelo PLC.
- Peça movente redonda de tocha de soldadura: consistiu na tocha arredonda linha central movente e engrenagem.
- Esta máquina adota: o workpiece fixado na tabela, a tocha que move ao redor o workpiece. Para conveniente, a velocidade da soldadura pode ser ajustada no PLC.
- Tocha para cima e para baixo a peça minúscula do ajuste: consistiu em spring.roller.
- Parte pneumática: Tem um cilindro pneumático.

4. Sistema de controlo bonde
Padrão da tensão: 380V-50Hz-3ph. Consistiu no PLC, conduzindo a parte e relacionou cabos para a conexão. Assim, pode realizar a soldadura automática do equipamento.




Parâmetros técnicos:



Vista geral do equipamento:
O equipamento é principalmente apropriado para soldar o cilindro do óleo e o porto de óleo redondo. O equipamento é conduzido pelo motor. O sistema de controlo é controlado por um controlador programável (PLC), suplementado pelo controle do relé, assim arranjando o controlo automático da solda firmemente. A tensão da corrente de soldadura pode ser ajustada diretamente no painel da operação. A qualidade da máquina inteira é segura, a aparência é bonita, e o grau de automatização é alto.
A base do dispositivo adota o ferro V-dado forma como um suporte auxiliar, que seja apropriado para vários tipos de cilindros do óleo. A máquina é composta principalmente de um mecanismo de condução da tocha de soldadura, de um sistema pneumático, de um sistema de controlo bonde e de uma máquina de soldadura elétrica.



Programa da operação da soldadura automática:
O processo específico é como segue: ajuste a magnitude da corrente e a tensão de acordo com as exigências do → da produção ajusta o ângulo do → que da detecção do gás do → da tocha de soldadura o cilindro da tocha mais baixa é → prolongado o cilindro da tocha mais baixa é prolongado no → da posição o interruptor manual à tocha de avanço em marcha lenta formando arcos terminada do →The do ângulo do ajuste Continue do → do → da tocha de soldadura do → do começo do arco do → do começo do → rotação automática (após a solda, o ângulo de avanço em marcha lenta não é zero) é invertido ao ciclo de funcionamento do → um da origem é terminado.
Durante a rotação da tocha de soldadura, os mecanismos superiores e mais baixos do ajuste fino igualmente conduzem a tocha de soldadura para cima e para baixo para terminar as exigências da linha de cruzamento trajetória.

Configuração principal:


Fotos do workpiece da soldadura:
