Lugar de origem: | China |
Marca: | Metalwork |
Certificação: | CE, ISO, CCC |
Número do modelo: | ZHL-0815 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | 1 x 20' GP |
Tempo de entrega: | 60 dias |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 100 conjuntos por mês |
tensão: | fase 50Hz de 380V 3 ou personalizado | Espessura da Web: | 6-16mm |
---|---|---|---|
Altura da Web: | 200-1500mm | Espessura da flange: | 6-20mm |
Largura da placa da flange: | 200-800mm | Comprimento do feixe de H: | 4000-15000mm |
Realçar: | Máquina do conjunto do feixe de H,H linha de soldadura do feixe |

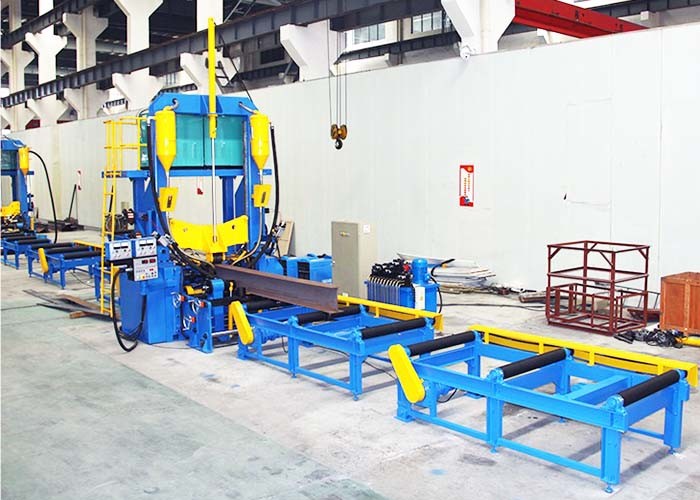

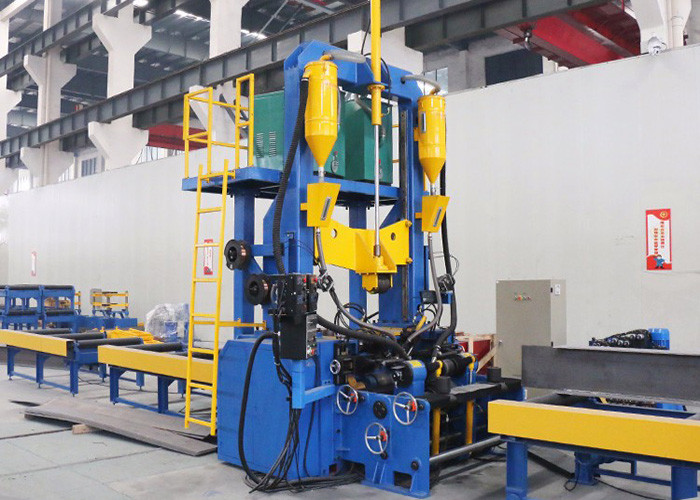

ZHJ0815 personalizou a soldadura de aço do conjunto do feixe de H que endireita a máquina
Esta é máquina especial para a montagem, a soldadura e endireitando do feixe de H, combina os três processos em uma máquina, melhora assim a produtividade, reduz o custo, e salvar o espaço da instalação. Pode produzir o feixe de H e o feixe de T com eficiência elevada.
Desempenho e característica:
1. A máquina de montagem principal adota a estrutura de montagem resistente que aplicou a patente da invenção, a placa da Web e a placa da flange que se centra e que posiciona automaticamente, para fazer a precisão e a eficiência de montagem melhoradas extremamente.
2. O mecanismo firme do reparo da tocha de soldadura estabelece-se separadamente, não somente pode ajustar a altura e a posição movente horizontal, igualmente pode ajustar o ângulo da tocha de soldadura em dois sentidos, ele garante o formulário agradável da emenda.
3. A máquina de endireitamento assistente tem a estrutura projetada especial, os dois rolos de endireitamento podem endireitar o workpiece automaticamente sob a empurrão do cilindro do óleo, endireitar o mecanismo não obstruirá a linha de vista na emenda, é conveniente ver o ajuste da qualidade da tocha e da emenda de soldadura.
4. A máquina de montagem e a assistência que endireitam a máquina podem ser descarregadas e trabalho separadamente.
5. A máquina de endireitamento assistente pode trabalhar como a máquina de endireitamento pequena após a reaparelhagem.
Parâmetros técnicos:
Altura da Web (milímetro) | 200-1500 |
Espessura da Web (milímetro) | 6-14mm |
Endireitando a velocidade (m/min) | 0.35-3 |
Largura da flange (milímetro) | 200-800 |
Espessura da flange (milímetro) | 6-20mm |
Velocidade de retorno (m/min) | 3m/min |
Poder principal da máquina | 13 |
Detalhes do produto:
1. Vários tipos do tipo da soldadura, pode usar soldadura do fio do único arco a única ou a única soldadura do fio do dobro do arco de acordo com a exigência de usuários; igualmente pode usar a soldadura de arco submersa ou a soldadura protegida gás.
2. O dispositivo centrando-se da flange e da placa da Web é conduzido pelo motor hidráulico. Conduzido pelo redutor do sem-fim, pela transmissão da engrenagem, pela haste do parafuso e pelo parafuso movimentador, o rolo de aperto pode centrar e apertar a flange e a Web para realizar centrar-se automático.
3. Caixa de controle do soldador de Lincoln, frequência variável e velocidade ajustando o sistema.
4. A caixa de controle elétrica e o painel operacional são posicionados separadamente, que é conveniente para a operação.
Amostra:
Baixa distorção, diferença bonita da soldadura.
Função técnica:
1. O dispositivo centrando-se da flange e da placa da Web é conduzido pelo motor hidráulico. Conduzido pelo redutor do sem-fim, pela transmissão da engrenagem, pela haste do parafuso e pelo parafuso movimentador, o rolo de aperto pode centrar e apertar a flange e a Web para realizar centrar-se automático.
2. O mecanismo firme do reparo da tocha de soldadura estabelece-se separadamente, não somente pode ajustar a altura e a posição movente horizontal, igualmente pode ajustar o ângulo da tocha de soldadura dois no sentido, ele garante o formulário agradável da emenda.
3. A peça principal da transmissão adota o redutor do motor para conduzir, o conjunto e a velocidade de solda ajusta adota a frequência variável que speedadjusting, a velocidade que da C.A. a escala ajustável é 0.35-3 m/min.
4. A máquina de endireitamento assistente tem a estrutura projetada especial, os dois rolos de endireitamento podem endireitar o workpiece automaticamente sob a empurrão do cilindro do óleo, endireitar o mecanismo não obstruirá a linha de vista na emenda, é conveniente ver o ajuste da qualidade da tocha e da emenda de soldadura.
5. A máquina de montagem e a máquina de endireitamento assistente podem ser projetadas e trabalho separadamente.
6. Esta máquina adota o sistema de lubrificação centralizado, pode assegurar-se de que os pontos distribuídos largos da lubrificação possam ser lubrificados bem, e realiza a finalidade da boa lubrificação, reduzindo a abrasão e prolonga a vida útil do equipamento.
