Máquina de soldadura circunferencial da emenda do equipamento de soldadura automática do cilindro do óleo hidráulico

Máquina de soldadura circunferencial horizontal da emenda do cilindro automático do óleo hidráulico

Exigências do Workpiece:

1) Objeto da soldadura: soldadura do cilindro e o cilindro V inferior, solda de faixa em forma de u da soldadura, do cilindro e da flange;

2) Materiais: ST de aço 52 do tubo cozido e aço SAE 1045 da pata;

3) Diâmetro do cilindro: ¢40~¢450 milímetro;

4) O comprimento do workpiece: 100 ~ 3000mm;

5) A espessura do cilindro: 5 ~ 50 milímetros.

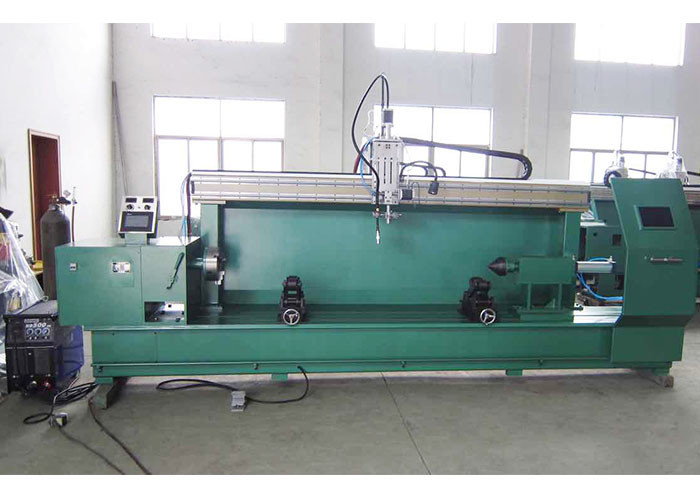

Vista geral do equipamento:

Exigências funcionais:

1) Satisfaz a soldadura da soldadura V-dada forma do cilindro e da parte inferior do cilindro, e a solda de faixa entre o cilindro e a flange;

2) A máquina de soldadura especial adota o modo de fixação da arma da rotação e da soldadura do workpiece; a tocha de soldadura é equipada com o micro mecanismo do ajuste e dispositivo de ajuste do ângulo da dois-linha central, que podem ajustar ângulos diferentes da soldadura; o levantamento da tocha de soldadura é controlado pelo motor, as movimentações de motor de piso a arma da soldadura para balançar; o dispositivo da cobertura do tailstock adota o controle de pressão do ar. A cabeça da máquina usa o suporte da braçadeira de três garras. O dispositivo pode ser operado automaticamente, manualmente e semiautomàtica;

3) O equipamento adota o sistema de controlo do controlador programável (PLC) para realizar a produção automática do processo.

Características principais:

1) Processo de solda: A soldadura do CO2 é adotada, o workpiece é girado, e a tocha de soldadura são osciladas e a soldadura da multi-camada.

2) Poder da soldadura: a fonte de alimentação da soldadura que usa o gás protegeu a máquina de soldadura mais o alimentador do fio.

3) Exigências da posição de soldadura: posição horizontal que aperta, operação.

4) Estrutura especial da máquina: A máquina-instrumento de soldadura é feita do aço carbono, que é contínuo e estável. O tailstock ativo do mecanismo e da pressão é ajustado em ambas as extremidades do dispositivo. A cabeça é fixa e o tailstock é ajustável.

5) Cabeça ativa da máquina: A rotação do workpiece é conduzida pelo aperto variável do motor + do redutor + da três-maxila da frequência. O movimento é regulamento estável e stepless da velocidade; o tailstock inteiro é guiado pelos trilhos (workpieces obsequiosos de comprimentos diferentes).

6) Tailstock: A parte superior da parte apertada adota a ponta da pressão de ar.

7) Mecanismo movente da tocha de soldadura: Adota a pressão de ar controlar o levantamento da tocha. A tocha de soldadura que balança pelo motor tem a distância de levantamento automática entre camadas. O tamanho do balanço esquerdo e direito da tocha de soldadura pode ser ajustado, que pode ser ajustada de acordo com as necessidades de produção.

8) Mecanismo do suporte: Quando o diâmetro do workpiece é diferente ajustando a abertura do quadro do rolo, o centro é ainda consistente com o centro de rotação.

9) Corpo protetor da porta e da caixa: a porta deslizante móvel é fornecida na parte dianteira, equipada com a solda do vidro protetor observando a condição da soldadura e impedindo dano do respingo da radiação e da solda da proteção do arco ao corpo humano, integrado com a porta, os olhares do dispositivo bonitos.

10) Sistema de controlo da pressão de ar: a ponta superior telescópica, projeto de sistema é combinada com os padrões nacionais.

11) Sistema de controlo bonde: O controlador programável (PLC) é usado como a unidade de controle principal, e o ponto da saída é protegido pelo relé intermediário. O tela táctil chinês da exposição é usado como uma relação do diálogo do ajuste do parâmetro. O tela táctil pode ajustar a tensão da soldadura e a corrente de cada camada. Ajuste a velocidade da soldadura e a velocidade do balanço de cada camada, com funções automáticas da função de levantamento da tocha, as manuais e as automáticas.

12) O ajuste da especificação digital completa da soldadura pode ser realizado no console, o ajuste pode ser executado, a velocidade da soldadura pode ser ajustado steplessly, a exposição numérica, o pré-ajuste do número de anéis da soldadura.

13) Estabelecer separadamente armários de controle e caixas elétricas da operação, correntes padrão do tanque do cabo do uso para tomar cabos, tubulações de ar, etc….

14) Dispositivo de proteção: se o equipamento é anormal, do dispositivo as paradas automaticamente e permanecem estacionárias, e a chamada é recomeçada.

15) Cor do equipamento: a pintura é azul, verde-maçã ou a cor especificada pelo usuário (o usuário precisa de fornecer um cartão padrão da cor).
