Máquina de corte suave da tubulação de aço do plasma do CNC da linha central do mestre 2 do tubo com motor de Panasonic

Máquina de corte suave da tubulação de aço do plasma do CNC da linha central do mestre 2 do tubo com motor de Panasonic

Detalhes do produto:

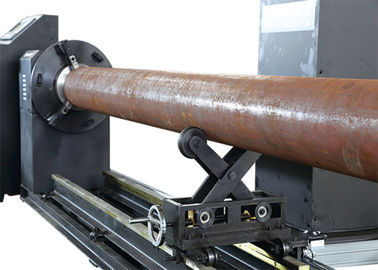

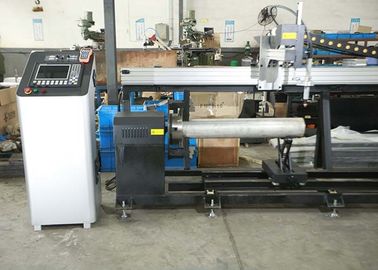

1) É o projeto usado do estilo do pórtico, que está paralelo à tubulação. O trator com a ferramenta de levantamento instalada no feixe do pórtico. O reparo da tubulação pela maxila do mandril, e com os suportes móveis e ajustáveis da tubulação que nos trilhos e sob a tubulação.

2) Ao cortar, o sistema de controlo do CNC controlará o movimento do trator e a tubulação gerencie, para cortar a tubulação. A estabilidade inteira do trabalho da máquina e pode ser prazo usado. Operação e eficiência elevada fáceis.

3) O trabalho apto para o diâmetro de 50-500mm sem corte chanfrado conduz.

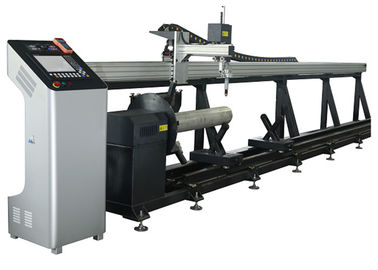

Dados da máquina:

Componentes básicos e especificação:

Feixe forte com dissipação de calor, com solda e após o processamento do alívio de tensão. Isso certifica-se que o feixe é forte e duro à distorção.

1) Comprimento da maneira do trilho da linha central X: 7000mm

2) Sistema de condução da linha central X: COMPRIMENTO da TOCHA que MOVE-SE DE ACORDO COM O SENTIDO da TUBULAÇÃO (motor de etapa com a caixa do motorista e das engrenagens)

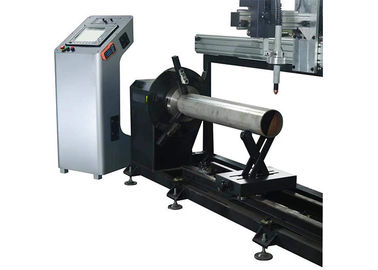

3) Diâmetro do mandril da linha central de Y: φ50-500mm

4) Sistema de condução da linha central de Y: LINHA CENTRAL de GERENCIO da TUBULAÇÃO (servo motor 750W digital servo de Japão PANASONIC com a caixa do motorista e das engrenagens)

5) Sistema de condução da linha central de Z: Levantamento para cima e para baixo a linha central

6) Mover-se do gás e do cabo da linha central de X e de Y: Corrente industrial resistente do cabo

7) Trilho da linha central X: estrada de ferro resistente da definição alta de 24KG/m

8) Armário de controle, armário bonde, armário de alta frequência: Com componentes de OMRON, SIEMENS, conector SCHNEIDER do terminal do fio

Exigência da condição do local da máquina:

1. Exigência da tensão:

1) 3×400v±10%/50Hz, 220v±10%/50Hz
2) Estabilidade trifásica da tensão menos de ±5%

3) Desequilíbrio trifásico da tensão menos de 2,5%

4) Fonte tensão-estabilizada de utilização sugerida.

Nota: Aterrando a resistência ≤10.

2. exigência da pressão de ar da compressa (corte do plasma):

1) O gás voou a exigência: 0.9m3/min

2) Pressão de gás: 8.3kg/cm2

3) Temperatura do ponto de condensação para não exceder 5 centígrados: óleo content≤0.003ppm particle≤0.01micron contínuo

4) Compressor de ar livre do óleo, secador de congelação e ultra filtro de utilização sugeridos (o sistema não pode ter componentes da oxidação).

3. cortar a tubulação deve ser superfície lisa diâmetro oval-dado forma do desvio menos de 5mm. Padrão de ISO do alcance.

4. temperatura de trabalho: -10°C -45°C

    Umidade: <90>

    Arredores: Ventilação, nenhuma agitação grande

Amostra do corte:
