Detalhes do produto:
Condições de Pagamento e Envio:
|
Software do controlador: | FLSK | Conduzindo a maneira: | Dual a movimentação |
---|---|---|---|
Motor e cabos: | Cabos do protetor do motor de etapa | X e mover-se do gás e do cabo da linha central de Y: | Corrente industrial do cabo do dever claro |
Software do assentamento: | PADRÃO VERTION DE FASTCAM | Modo do corte: | Chama/plasma/ambos |
Garantia: | 12 meses | ||
Realçar: | Máquina de corte de aço do CNC,Máquina de corte a plasma Metal |

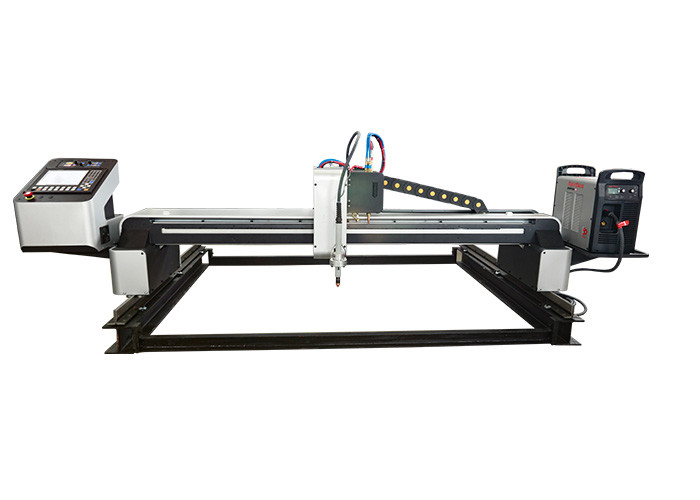

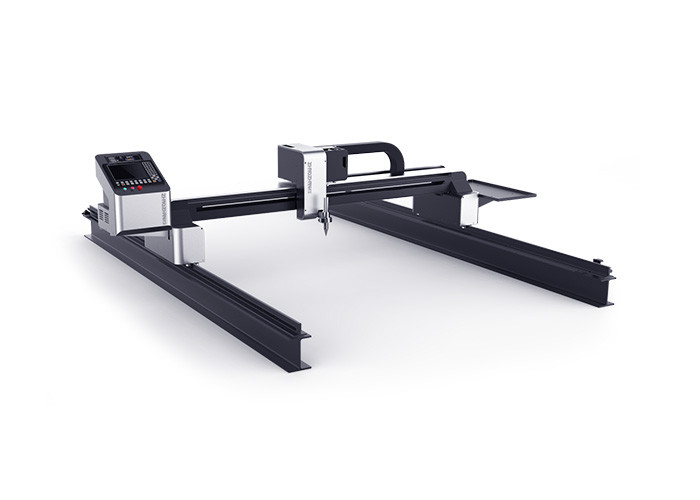

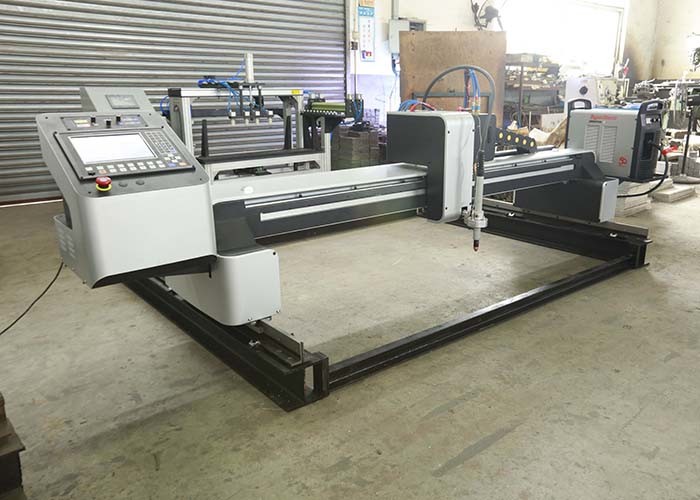

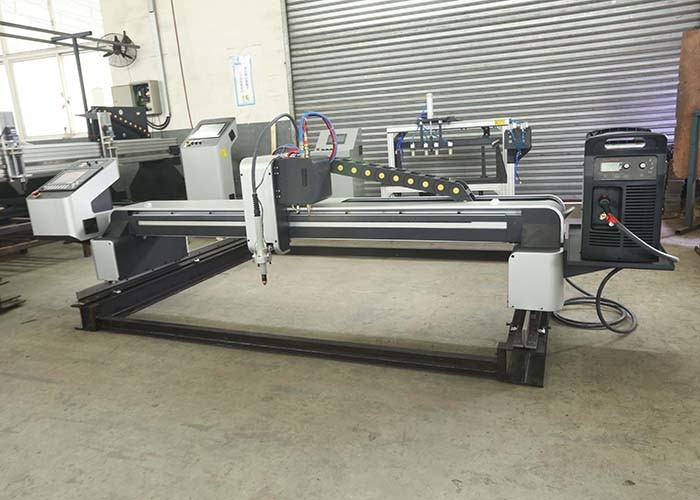

Definição alta clara da máquina de corte do plasma do CNC do dever para cortar a placa de metal
Características:
1. Cada pé da máquina usando duas partes de aço de 14mm Q345B processado. Isso mantém o bons apoio e estabilidade da máquina quando a máquina rápida se move para a frente e para trás na elevada precisão.
2. O feixe feito pela estrutura da liga de alumínio, de que para manter a elevada precisão (de que é precisão muito melhor do que o feixe de algum outro fornecedor, que é instalado a maneira da cremalheira e do trilho na tubulação quadrada somente). E é fácil para a atualização ou a alteração da função da máquina no futuro.
3. a parte traseira do feixe é o aço 45# usado dobrado para reforçar a estrutura da máquina. Isso faz a máquina com estrutura de dois feixes, e razoável usou a liga de alumínio e vantagem do aço a cada para fornecer a estabilidade extrema da máquina, e o desempenho da flexibilidade.
4. faça à máquina o padrão com o controlador de uma cor de 10 polegadas, e o plasma novo THC. Com guia de moedura fino de 15kg/m, e dual função usada do plasma e da chama.
Dados da máquina:
Largura de corte eficaz: | 2000mm (comprimento 2500mm do feixe) |
Comprimento de corte eficaz: | 17000mm (maneira length16000mm do trilho) |
Capacidade do corte do plasma: | Dependa da fonte do plasma |
Faça à máquina velocidade movente: | 0-6000mm/min |
O CNC utiliza ferramentas a quantidade e o estilo: |
1 ferramenta com plasma THC e dispositivo da chama (com ignição automática da chama) |
Distância de levantamento da ferramenta: | ≤150mm |
Padrão inteiro da precisão de máquina: | JB/T5102-1999 |
Precisão de desenho inteira da máquina: | ±0.2mm |
Precisão de desenho inteira da máquina (de acordo com o desenho do lado direito) Size1000╳1000mm Velocidade 500-800mm/min do desenho |
|
Precisão da velocidade: | ±5% |
Poder de entrada: |
Fase monofásica AC220V 1500W + C.A. 380 de 3 fases para o gerador do plasma |
precisão de trabalho: | ±0.2mm/meter |
Espessura do corte da chama (gás): |
Capacidade piercing: 5-60mm Começo da borda: 5-120m |
Introdução do software de FastCAM:
FastCAM tem 30 anos de história do R&D e o tipo famoso na indústria do corte & de soldadura do mundo. O software de FastCAM é profissional no desenho, no assentamento e na programação para máquina de corte do NC do gás, do plasma, do laser e do Água-jato. É fácil aprender e usar-se sem PC & base de AutoCAD. Software, suporte laboral e treinamento multilingues da fonte de FastCAM em América, em Europa, em Asia Pacific e em China. FastCAM promove a nova tecnologia para maximizar a produtividade, melhora a qualidade e reduz o custo.
Introdução do controlador do CNC:
1. Introdução do sistema:
Este sistema é um controlador digital da dois-linha central para a máquina de corte desenvolvida pela universidade de Shanghai Jiaotong. É apropriado para as indústrias de processamento do corte do gás e do plasma do oxigênio. Todas as operações têm menus e alertas gráficos, funções completas, fácil de operar, fáceis de usar. Os usos estrutura de controle de alta velocidade de ARM9 do sistema e de DSP fazer o processo do corte mais estável e seguro.
2. Configuração de sistema:
1) Exposição: 10,4 painel LCD de alta resolução da polegada 800*600, 260.000 cor LCD
2) Processador central: Microplaqueta industrial da categoria ARM9
3) Armazenamento de arquivo: disco eletrônico 1G do armazenamento
4) Memória: 256M
5) Relação externo: USB
6) Teclado: Teclado da folha do PWB, relação PS2. Botão de Omron da importação
7) Chassi: Toda a construção de aço é protegida completamente, radiação anti-eletromagnética, antiparasitário, antiestática
