| Lugar de origem: | China |
| Marca: | Metalwork |
| Certificação: | CE, ISO, CCC |
| Número do modelo: | Série de HBT- |
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | A unidade central despida no recipiente, caixa de controle elétrica plywooden dentro caixas |
| Tempo de entrega: | 30 DIAS |
| Termos de pagamento: | L / C, T / T |
| Habilidade da fonte: | 100 conjuntos por mês |
| Peso: | 100KG-50000KG | Uso: | Rotação horizontal para soldar |
|---|---|---|---|
| Diâmetro da tabela: | 400-4000mm | tensão: | 3 pH, 380V, 50Hz |
| cor: | Azul, cinzento ou personalizado | Garantia: | 1 ano |
| Realçar: | máquinas de soldadura do encanamento,equipamento de soldadura do encanamento |
||

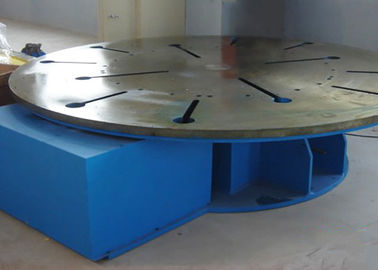

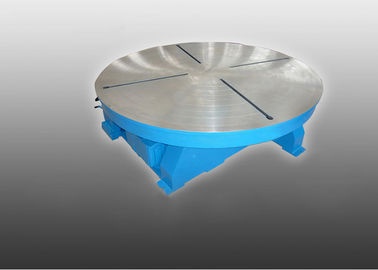

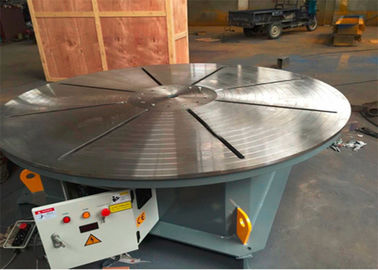

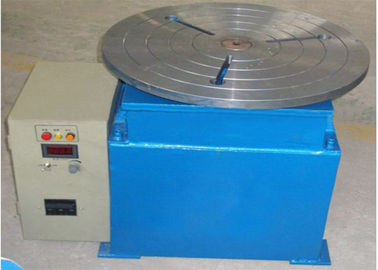

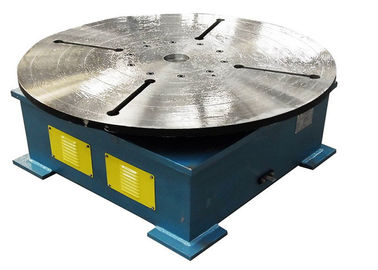

Tabela horizontal da soldadura da rotação de HBT
Nós temos muitos tipos da plataforma giratória, por exemplo .HB01, HB03, HB10 e assim por diante. Igualmente nós podemos projetar a máquina de acordo com o workpiece do cliente. Você pode decidir a velocidade da volta.
Características:
1. Utilização junto com o braço do robô de soldadura automática.
2. A outra tensão como 220V/380V 50Hz está tudo disponível.
3. A velocidade de rotação é 0.05~05. RPM no readout digital na caixa elétrica.
4. A tabela de solda da volta pode girar 360° pelo controle de VFD, caixa de controle da operação disponível.
5. Apresente o tamanho 2000 milímetros com furo especial no centro de tabela pedido por clientes.
6. Controlada são a caixa de controle remoto, o interruptor de pé opcional ou o ângulo de inclinação se você quis.
7. Com parafuso da forma do t M24, você pode fixar sua parte do trabalho na tabela para a rotação e a soldadura.
Parâmetros técnicos:
| Modelo | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Quilograma de carregamento avaliado | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| Revolva a velocidade RPM | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| Incline a velocidade RPM | 2 | 0,8 | 0,5 | 0,4 | 0,3 | 0,2 | 0,14 | 0,14 | 0,14 | 0,14 | 0,10 | 0,10 | |
| diâmetro milímetro da Trabalho-tabela | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
|
Max.eccentricity distância milímetro |
100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Distância center milímetro da gravidade máxima | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Quilowatt revolvendo do poder do motor | 0,06 | 0,37 | 0,75 | 1,1 | 1,5 | 1,5 | 2,2 | 3 | 3 | 4 | 4 | 5,5 | |
| Inclinando o quilowatt do poder do motor | 0,18 | 0,55 | 1,1 | 1,5 | 2,2 | 3 | 4 | 4 | 5,5 | 7,5 | 7,5 | 11 | |
| Revolva o diâmetro. Em 90°mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| Dimensão | L milímetro | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H milímetro | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B milímetro | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Peso quilograma do equipamento | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Velocidade que ajusta a maneira | A velocidade de Revote é VFD (o MOTOR COMUM da RUPTURA) | ||||||||||||
| Inclinar a velocidade é fixa (o motor ordinário do freio) | |||||||||||||
Aplicação:
1. Embarcações de pressão
2. indústrias de transformação da tubulação
3. fabricação das energias eólicas
4. fabricação do tanque químico & do combustível de armazenamento
5. Algum trabalho cilíndrico pesado
