Detalhes do produto:
Condições de Pagamento e Envio:
|
Peso: | 0.1-20T | Maneira da operação: | Mão remota Cotrol |
---|---|---|---|
Ângulo de giro: | um giratório ilimitado de 360 graus | Diâmetro do Worktable: | 800-1400mm |
Ângulo de giro: | ±90 | Nome do produto: | Equipamento de soldagem de tubulação |
Realçar: | equipamento de soldadura do encanamento,a soldadura da tubulação utiliza ferramentas o equipamento |

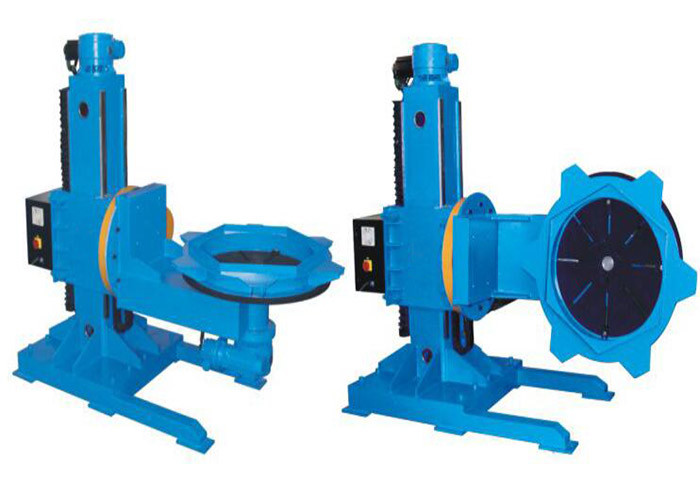

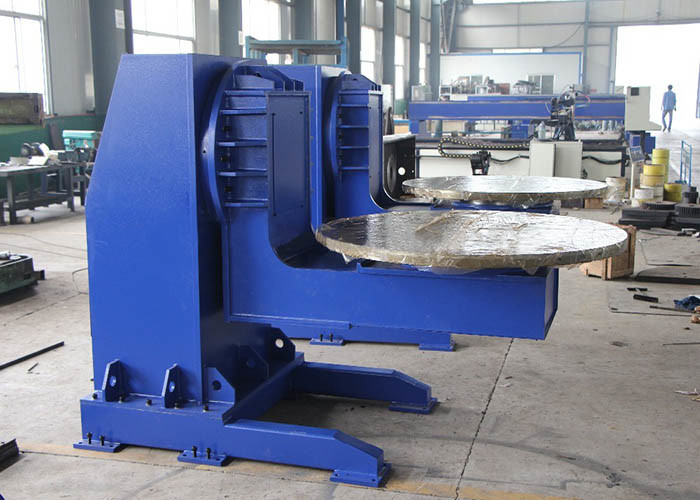

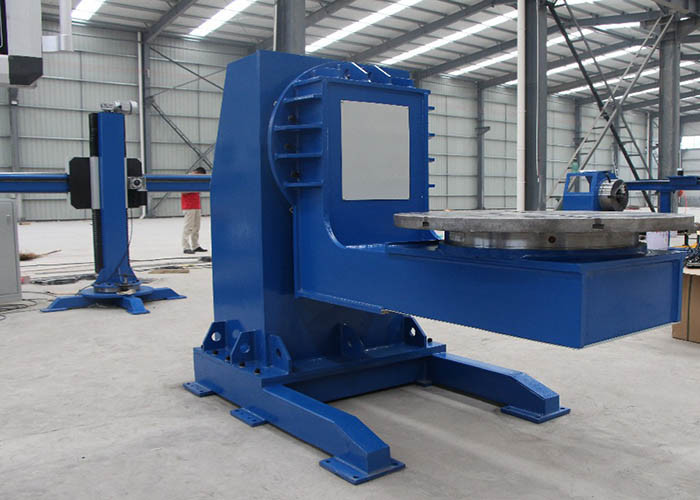

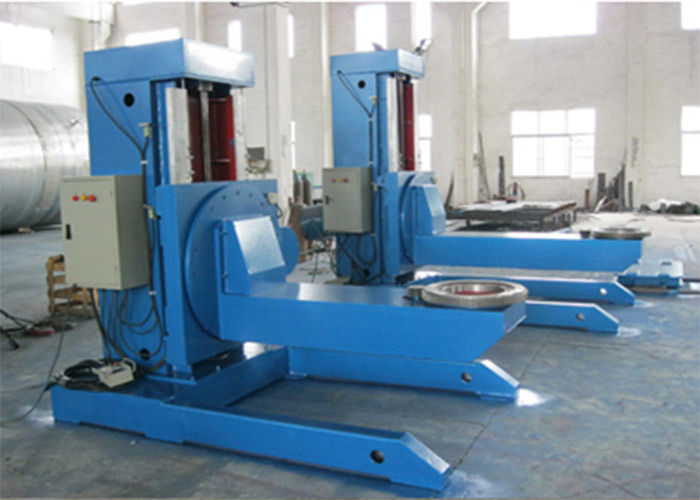

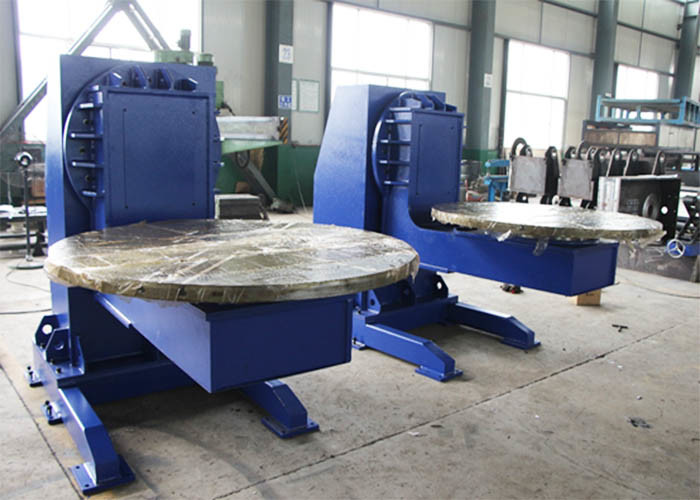

Positioner automático L tipo da soldadura da L-forma da série de LHB
O positioner da soldadura consiste turing e virar o mecanismo da tabela de funcionamento, girá-lo e virá-lo fazem o workpiece para alcançar uma soldadura razoável e o encaixe para dobrar pela elevação da tabela de funcionamento, o gerencio da tabela de funcionamento é a conversão de frequência que pode obter uma velocidade satisfatória da soldadura.
Devido à excentricidade e ao centro de gravidade, ao mais longo e deslocado mais do workpiece do centro da gravidade, o grande modelo deve ser escolhido. Pls dá-nos a forma e peso do workpiece, também a tecnologia de processamento, nós podemos dar-lhe a ideia apropriada.
As peças mecânicas do equipamento são compostas principalmente de um mecanismo giratório, de um mecanismo do retorno, de um mecanismo de levantamento e do quadro.
O gerencio, a reviravolta e o levantamento da parte do trabalho, para cada um, são conduzidos por um servo motor. Cada um dos co-trabalhos do servo motor com um redutor de velocidade da precisão rv para realizar a localização precisamente.
Parâmetros técnicos:
Modelo | LHB-5 | LHB-10 | LHB-20 |
Peso de carga máximo (quilograma) | ≤500 | ≤1000 | ≤2000 |
Velocidade de gerencio (r/min) | Regulat servo, 0-3 | ||
Velocidade de gerencio (r/min) | Regulat servo, 0-3 | ||
Ângulo girado (0) | 360°unlimited retary | ||
Ângulo de gerencio (0) | ±90 | ||
Poder de gerencio (quilowatt) | 0,75 | 2 | 3 |
Poder de gerencio (quilowatt) | 0,75 | 2 | 3 |
Precisão ajustada da repetibilidade (milímetro) | <> | ||
Diâmetro da tabela de trabalho (milímetro) | 800 | 1000 | 1400 |
Vantagem:
1. Sistema de controlo bonde composto do armário bonde e do painel de controle manual que fazem o fácil de operar.
2. Equipado com o rolamento do gerencio que ajuda o aumento a capacidade de carga e faz a rotação lisa.
3. O Worktable é fabricado com os seis sulcos do parafuso de M30T usados para apertar e posicionar as partes do trabalho.
4. Diversos sulcos concêntricos são processados no worktable para ajudar a posicionar a parte do trabalho no centro.
Aplicação:
1. Embarcações de pressão
2. indústrias de transformação da tubulação
3. fabricação das energias eólicas
4. fabricação do tanque químico & do combustível de armazenamento
5. Algum trabalho cilíndrico pesado
