Lugar de origem: | China |
Marca: | Metalwork |
Certificação: | CE, ISO, CCC |
Número do modelo: | CNC-4000 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | 1 x 20' GP |
Tempo de entrega: | 40 dias |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 100 conjuntos por mês |
Sistema do CNC: | Hypertherm, Fangling, etc. | Fonte do plasma: | Hypertherm, vencedor, etc. |
---|---|---|---|
Controlador da altura: | Hongyuda, Hypertherm, etc. | Software do assentamento: | FastCAM, InteGNPS, etc. |
Modo do corte: | Plasma/chama | Tipo: | pórtico |
Motor: | Panasonic | Redutor: | Shimpo, Neugart |
Realçar: | Máquina de corte de aço do CNC,Máquina de corte a plasma Metal |

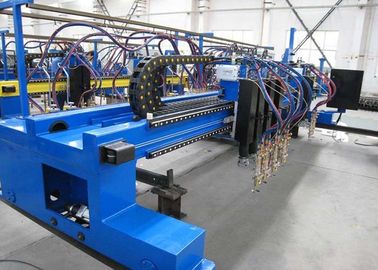

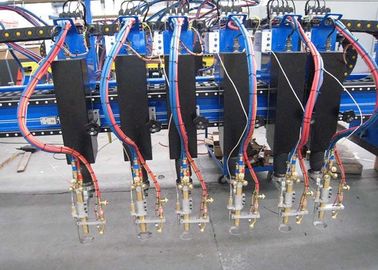

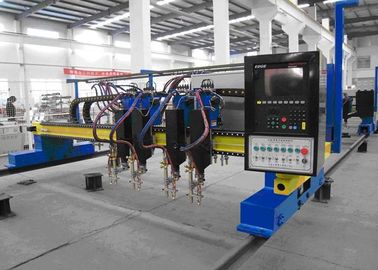

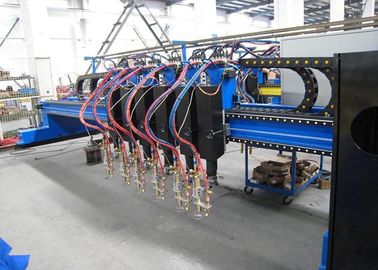

Tipo automático máquina do pórtico de corte do plasma do CNC com as multi tochas de corte da chama
É um tipo do equipamento do corte do CNC com eficiência elevada e elevada precisão, e pode reduzir a intensidade labor.
Esta máquina usa o estilo do pórtico, e tem o estilo do corte do plasma ou de chama. É fácil manter e operar-se, e é segura.
Tem a construção compacta e racional, e o preço é razoável. É mais apropriado para que de tamanho médio e as pequenas empresas comprem e usem-se.
1. Pontos-chave:
Sistema do CNC: Colmilho Ling ou EUA Hypertherm de Shanghai (na versão inglesa, chinesa)
sensor da altura da Arco-tensão (com modelo do plasma): PTHC
Fonte do plasma: dependa do cliente
Software de programação: FastCAM (alguma língua)
2. Breve descrição:
A máquina de corte da chama do pórtico do CNC é um tipo da máquina de corte térmica com a eficiência elevada, a precisão e a confiança, capazes de cortar toda a figura plana. A máquina inteira, com aparência bonita, usa a estrutura do pórtico feita do perfil de alumínio, e é conduzida pelo motor de piso tomado partido dobro da C.C. Este cortador pode ser equipado com a tocha de corte da chama ou a tocha ou ambos de corte do plasma. É aplicado extensamente nos campos tais como a propaganda, ventilador industrial, eletricidade, fazendo à máquina.
3. Características típicas:
4. Exigências da fonte e do gás de alimentação
Capacidade da fonte de alimentação:
Parâmetros técnicos:
Modelo | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
Largura de corte eficaz (milímetro) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
Largura de trilha (milímetro) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
Comprimento de corte eficaz (m) | 2m menos do que o comprimento da trilha | ||||||
Espessura do corte (milímetro) | Chama: 5-120 (plasma de 300mm máximos): 1-80 (depende do poder do plasma). | ||||||
Componentes básicos | |||||||
Modo do corte | Plasma e Oxigênio-combustível/chama | ||||||
Conduza o modo | Servo motor, Duplo-lado | ||||||
Número da tocha de corte | Personalização | ||||||
Motor de comando | Panasonic/Yaskawa | ||||||
Controlador do CNC | A micro BORDA pro, AFIA pro, KP, Burney, ESAB | ||||||
Poder disponível do plasma | Hypertherm, Kjellberg, dinâmica térmica, ESAB | ||||||
Software de programação | Hypertherm ProNest, Hypertherm TurboNest, profissional de FASTCAM | ||||||
Tensão do poder | 3×380V±10% 50Hz/de acordo com a condição local do usuário | ||||||
Língua da operação | Multi língua, básica: Inglês |
Detalhes da máquina:
Estrutura de corpo da máquina
o projeto do feixe da cavidade 1.Steel assegura a boa dissipação de calor sem deformação;
3. A movimentação dobro adota a estrutura simétrica. |
|
Transmissão1. A engrenagem-cremalheira que conduz movimentos sem diferença do acoplamento assegura a corrida da máquina lisa na alta velocidade;2. Caixa de engrenagens: COSTURAR, a torsão a rendimento elevado de baixo nível de ruído. |
|
Conduza o modelo Condução do Bi-lado do servo motor da C.A. de Japão ou do motor deslizante. Redutor do shimpo de Japão ou redutor planetário da tecnologia alemão. |
|
Trilho de guia Modo do processo: Moedor da elevada precisão; Precisão longitudinal da cremalheira: categoria 7; Comprimento de unidade: 1.0M ou 2.0M. |
|
Sistema do CNC1. exposição do LCD de 10,4 polegadas;
|
