Lugar de origem: | China |
Marca: | Metalwork |
Certificação: | CE, ISO, CCC |
Número do modelo: | CNC-3000 |
Quantidade de ordem mínima: | 1 conjunto |
---|---|
Preço: | Negotiable |
Detalhes da embalagem: | 1 x 20' GP |
Tempo de entrega: | 40 dias |
Termos de pagamento: | L / C, T / T |
Habilidade da fonte: | 100 conjuntos por mês |
Sistema do CNC: | Hypertherm, Fangling, etc. | Fonte do plasma: | Hypertherm, vencedor, etc. |
---|---|---|---|
Controlador da altura: | Hongyuda, Hypertherm, etc. | Software do assentamento: | FastCAM, InteGNPS, etc. |
Modo do corte: | Plasma/gás | Motor: | Panasonic |
Redutor: | Shimpo, Neugart | ||
Realçar: | máquina de corte de metal do CNC,Máquina de corte de aço do CNC |

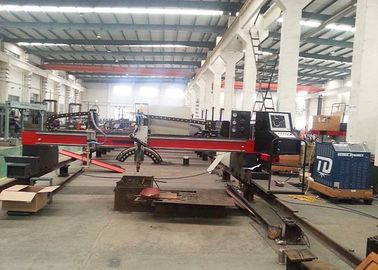

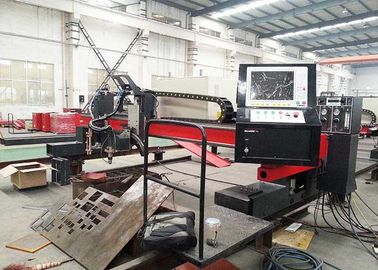

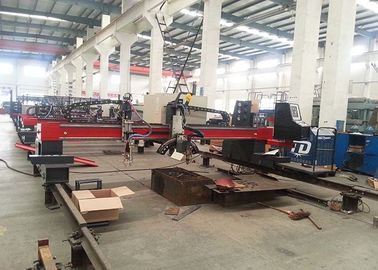

Cortador lateral duplo da placa do gás do plasma do CNC de Panasonic do modo da movimentação com corte do chanfro do plasma
A máquina de corte de chanfradura da rotação do CNC é projetada por nossa empresa encontrar a necessidade do desenvolvimento da construção de navio. A tocha giratória adota a estrutura da rotação mais a deflexão, de que é dizer, sentido transversal rotate+45, sentido longitudinal deflect+45. O composto do grau da rotação e da deflexão pode conseguir o corte chanfrado imóvel e variável geométrico da curva. O ponto inicial da rotação transversal e da deflexão longitudinal é a trabalho-parte que corta o ponto. Esta estrutura protege não somente de interfere do cabo e da traqueia do plasma mas igualmente pode sobrepor o corte do ponto e do ponto da deflexão de modo que para não conduzir à deflexão do grau de corte. Há um alinhamento inicial e uns dispositivos anticolisão na base da tocha de corte, desta maneira, o trabalho da tocha de corte do plasma mais seguro.
Características:
1. Ambos que conduzem a extremidade e os feixes transversais adotam a estrutura cujo o esforço foi aliviado, ele da soldadura da viga do caixotão caracterizam a estrutura compacta, o peso leve, a boa rigidez, a deformação pequena e a aparência artística.
2. A condução do feixe longitudinal principal da extremidade e mover-se da tocha transversal adotam o motorista e o motor servo de Japão Panasonic que conduz o redutor de Japão SHIMPO através da engrenagem do cremalheira-e-pinhão.
3. O lado de conduzir o feixe da extremidade equipado com as rodas de guiamento horizontais que podem fazer a imprensa de guiamento da roda cercar firmemente ajustando seu eixo excêntrico, consequentemente, a estabilidade e a precisão durante se mover do todo pode ser assegurado.
4. Todos os trilhos de guia longitudinais são fizeram pela trilha da alta intensidade, toda a superfície de contato da trilha tem a precisão que faz à máquina e as cremalheiras de moedura exatas são instaladas fora da maneira do guia.
5. Os trilhos de guia longitudinais são firmados pela placa do revestimento protetor da placa de pressão e pela luva de conexão, que podem assegurar a retidão e o paralelismo longitudinais do trilho.
6. O dispositivo de ignição e o controlador automáticos da altura da tocha podem ser escolhidos de acordo com a exigência de cliente, com operação conveniente.
Parâmetros técnicos:
Modelo | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
Largura de corte eficaz (milímetro) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
Largura de trilha (milímetro) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
Comprimento de corte eficaz (m) | 2m menos do que o comprimento da trilha | ||||||
Espessura do corte (milímetro) | Chama: 5-120 (plasma de 300mm máximos): 1-80 (depende do poder do plasma). | ||||||
Componentes básicos | |||||||
Modo do corte | Plasma e Oxigênio-combustível/chama | ||||||
Conduza o modo | Servo motor, Duplo-lado | ||||||
Número da tocha de corte | Personalização | ||||||
Motor de comando | Panasonic/Yaskawa | ||||||
Controlador do CNC | A micro BORDA pro, AFIA pro, KP, Burney, ESAB | ||||||

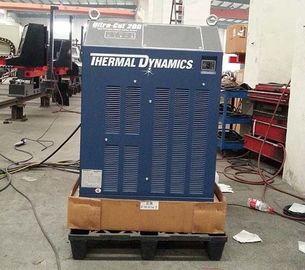

Poder disponível do plasma | Hypertherm, Kjellberg, dinâmica térmica, ESAB | ||||||
Software de programação | Hypertherm ProNest, Hypertherm TurboNest, profissional de FASTCAM | ||||||
Tensão do poder | 3×380V±10% 50Hz/de acordo com a condição local do usuário | ||||||
Língua da operação | Multi língua, básica: Inglês |
Detalhes da máquina:
Estrutura de corpo da máquina 3. A movimentação dobro adota a estrutura simétrica. |
|
Transmissão1. A engrenagem-cremalheira que conduz movimentos sem diferença do acoplamento assegura a corrida da máquina lisa na alta velocidade;2. Caixa de engrenagens: COSTURAR, a torsão a rendimento elevado de baixo nível de ruído. |
|
Conduza o modelo Condução do Bi-lado do servo motor da C.A. de Japão ou do motor deslizante. Redutor do shimpo de Japão ou redutor planetário da tecnologia alemão. |
|
Trilho de guia Modo do processo: Moedor da elevada precisão; Precisão longitudinal da cremalheira: categoria 7; Comprimento de unidade: 1.0M ou 2.0M. |
|
Sistema do CNC1. exposição do LCD de 10,4 polegadas; Shanghai ou o sistema americano do CNC do tipo são opcional |
