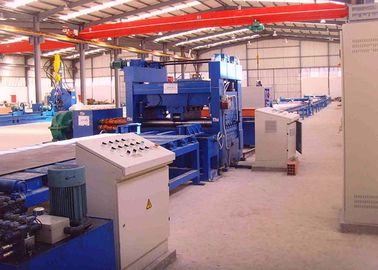

Cortar em linha de comprimento para o poste de luz
Aplicação:
É. é para material de pólo leve desenrolar, nivelamento, corte, raspagem corte de borda e corte cônico processo, para obter um lado pequena largura, um lado grande largura placa de aço.
Esta linha é utilizada para bobinas de aço inoxidável com diferentes especificações, através de descolagem-nivelação-corte para placas achatadas de acordo com o comprimento necessário.
Esta linha é razoável em layout, fácil operação, alto nível de automação que poderia processar todos os tipos de bobina inoxidável, bobina colorida, bobina de alumínio, bobina galvanizada ou bobina pintada.Esta linha é amplamente aplicada na indústria de processamento de chapas metálicas, como automóveis, contentores, aparelhos domésticos, embalagens, materiais de construção, etc.
Esta linha é composta de carro de bobina, descolador de cabeça dupla, prensagem e orientação hidráulica, cabeça de pá, dispositivo de pinça, nivelador, servo dispositivo de medição de comprimento, cisalhamento de tecido pneumático, transportador de correia,empilhadeira pneumática, carro de descarregamento, sistema elétrico, etc., bem como ninho de rolagem, dispositivo de direção, etc.
Parâmetro técnico e dispositivos compostos:
| Espessura do material |
2 mm-5,0 mm para aço mole laminado a quente Q235A |
| Largura do material |
800-1250 mm
|
| Peso da bobina de aço |
Max 15 toneladas
|
| Diâmetro interno da bobina de aço |
Φ500 mm-Φ750 mm
|
|
Velocidade de nivelamento
|
5 a 15 m/min
|
|
Número de rolos de nivelamento
|
13 |
|
Diâmetro dos rolos de nivelamento
|
130 mm |
|
Intervalo de comprimento para escala
|
2000-12000 mm de acordo com as exigências.
|
|
Tolerância de comprimento de corte
|
± 15 mm (baseada numa placa de 8 m de comprimento)
|
|
Potência do motor de nivelamento principal
|
37kw (total cerca de 65KW)
|
|
Largura da área da máquina
|
cerca de 7000 mm
|
O equipamento inclui:
1- Carrinho de carregamento com bobina de aço:
Para cima e para baixo: hidráulico
Movimento horizontal: motorizado
Peso máximo de carga: 15 toneladas

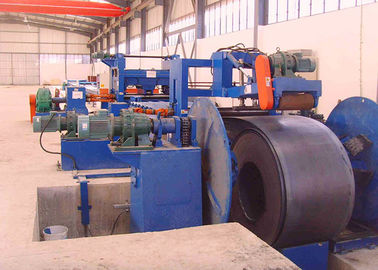

2. Descolador hidráulico tipo guarda-chuva de cabeça dupla:
Incluindo: motorizado, motor, redutor,
O sistema de cadeia toma a mudança para girar. A direção de rotação pode ser no sentido horário e no sentido contrário.
Abrir e fechar: hidráulico
Peso máximo de carga: 15 toneladas
3Dispositivos hidráulicos de pressão, cabeça de pá, pinça e alimentação:
É para levar a cabeça da bobina de aço para a unidade de alimentação, hidráulico e pressionar para evitar a bobina de aço solto.
A rotação dos dois rolos alimenta o material para a unidade de corte de borda.
4. Mesa de trabalho de rolamento central:4M

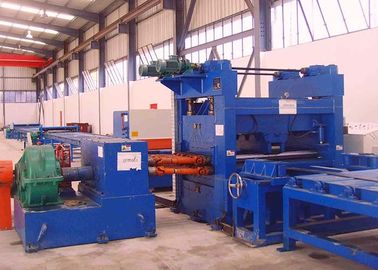

5.Unidade de nivelamento: ((tipo de duas camadas),
Incluindo: motor com regulação de velocidade, redutor, caixa de velocidades.
Os rolos de nivelamento são submetidos a tratamentos térmicos,40Cr. HRC48
Total de 13 rolos para cima e para baixo (incluindo 1 par de rolos de pinça)
A base do rolo para cima e para baixo é movida pelo motor através do sistema de vermes.
É com unidade de medida de comprimento:
Rotado o codificador envia o sinal de comprimento para o sistema de controle e controlar o certo comprimento.
6Máquina de corte:
Incluindo:Cerradura hidráulica do feixe de balanço Q12Y-6*2000.
7- Unidade de corte de duas pontas.
É para cortar a borda de raspagem da placa de aço laminada a quente para obter a largura exata para o poste de luz.
O corte da chapa de aço baseia-se no princípio do corte por laminação. Há uma rolha na frente da unidade de corte. É para controlar o corte direto.Ao alterar a posição da lâmina de corte para obter uma largura diferente de folha de pólo de luz de tamanho diferente.
Incluindo:
Tabela de apoio com trilho
Câmbio de revestimento, em uma peça
Unidade de corte de bordas de tipo de lâmina dupla com motor e caixa de engrenagens.
8.Unidade de corte de conificação
A máquina de corte cônica baseia-se no princípio de corte por rolagem para cortar a chapa de aço.Ao alterar a posição da rolha do rolhinho para controlar a taxa de corte cônico.
Incluindo:
Tabela de apoio com trilho
Câmbio de revestimento, em uma peça
Unidade de corte de bordas de lâmina única com motor e caixa de engrenagens.

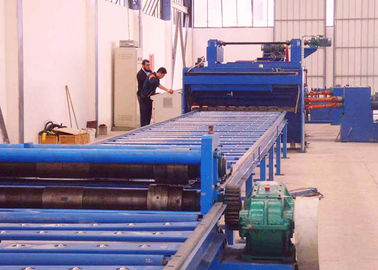

9. Mesa de apoio tipo esfera 12 m para folhas acabadas
10Sistema elétrico:
Mesa de controlo central.
O PLC, o inversor do condutor de CA têm a característica de resposta rápida e boa atividade, o que pode controlar efetivamente a precisão de medição e a velocidade de execução.
16Sistema hidráulico:
Potência hidráulica 25L/min
Incluindo: estação hidráulica, válvulas, reservatório de óleo, juntas, tubos macios, tubos duros, etc.
