Máquina de dobragem de prensa sincronizada CNC 320 T, a partir de chapa trapezoidal

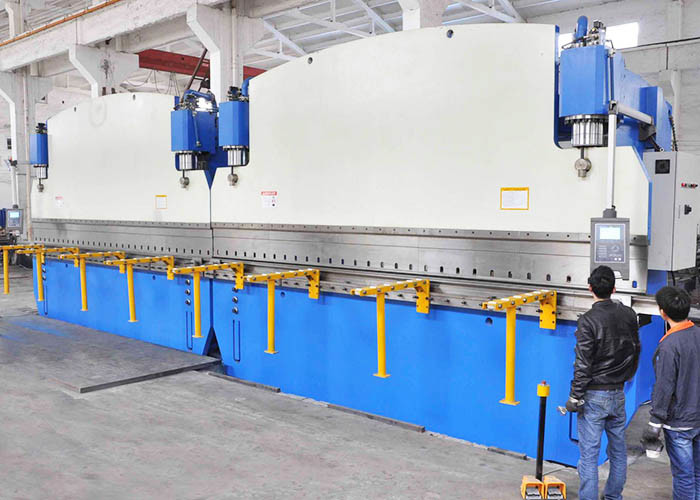

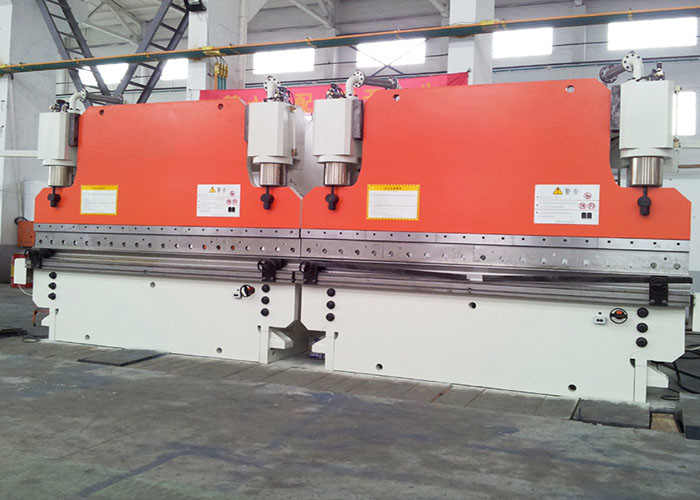

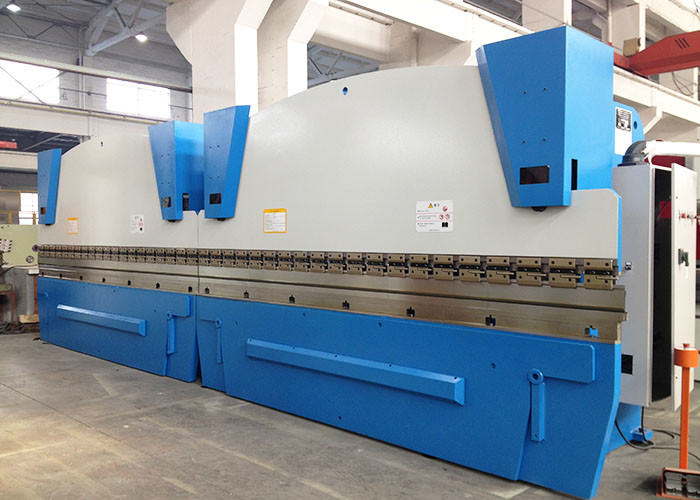

Máquina de Freio de Prensa CNC Tandem 320 Ton 6 M Duas Prensas CNC Bending Machine

Aplicação: fabricação de postes de luz e mastros altos

Itens opcionais:

Nota: Eixos Y1,Y2------Duas escalas lineares instaladas em ambos os lados do carneiro para controlar os cilindros.

Desempenho principal:

1. A estrutura da máquina é composta por tanque, mesa de trabalho, carcaças esquerda e direita e carneiro. Portanto, tem alta resistência e boa rigidez. Também leva vibração para eliminar o estresse.

2. Princípio de trabalho de sincronização de ambas as máquinas: Adotando válvula proporcional eletro-hidráulica para garantir a sincronização de ambas as máquinas. A válvula proporcional é fabricada pela empresa BOSCH com desempenho muito bom, como pequeno atrito entre pares de ação mecânica, amplificador eletrônico fino e eletroímã com alta força de controle e ação contínua. Existem dois displays raster em ambos os lados da máquina para inspecionar a posição do carneiro continuamente e retroalimentar o sinal para o sistema de controle, então o sistema de controle controlará a válvula eletro-hidráulica para fazer a sincronização de dois cilindros em uma máquina. Como os displays raster são instalados nas placas “C”, e não nas placas da carcaça diretamente, a deflexão do carneiro e da estrutura durante o trabalho não afetará sua precisão de medição e controle. Quando duas máquinas trabalham juntas, o potenciômetro diferencial instalado entre duas máquinas transferirá o sinal de sincronização mecânica em um eletrônico e retroalimentará para a placa de sincronização e o sistema de controle. O sinal será ampliado pelo amplificador BOSCH para controlar a sincronização de ambas as máquinas controlando a válvula proporcional eletro-hidráulica. Assim, a sincronização de duas máquinas é alcançada com alta precisão.

3 Através do computador, o operador pode se comunicar com a máquina. O computador possui vários idiomas de serviço, calcula e ajusta a força de flexão automaticamente. Também pode calcular e controlar o ponto morto, o ponto de mudança de velocidade. Os cursos (Y1, Y2) do carneiro podem fazer uma pequena inclinação para atender à exigência especial do usuário.

4 Equipado com bom sistema de orientação, sistema de medição de posição e sistema de equilíbrio hidráulico para atender aos requisitos de trabalho de comprimento total e trabalho excêntrico.

5 A unidade de compensação da mesa de trabalho é adotada para compensar a deflexão da máquina durante o trabalho para garantir a precisão da peça de trabalho.

6 A superfície do cilindro tem bom tratamento de desgaste e calor, por isso tem boa lubrificação e longa vida útil.
