Detalhes do produto
Lugar de origem: China
Marca: Metalwork
Certificação: CE, ISO, CCC
Número do modelo: CNC1-1530P
Termos de pagamento e envio
Quantidade de ordem mínima: 1 conjunto
Preço: negotiable
Detalhes da embalagem: caixa de compensado
Tempo de entrega: 20 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100 conjuntos por mês

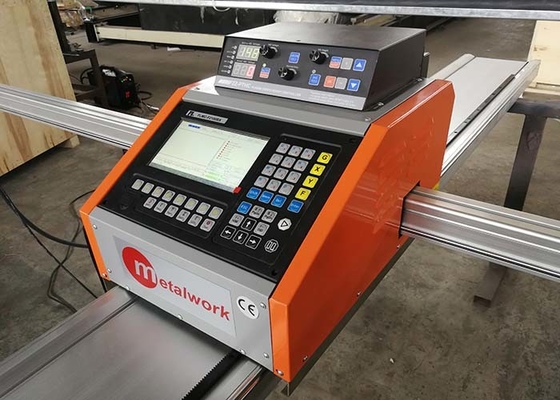

Sistema CNC: |
Fangling F2100B |
Fonte do plasma: |
Hipertérmica, Victor, Huayuan, etc. |
Controlador da altura: |
Fusão |
Software do aninhamento: |
FastCAM, InteGNPS, Fangling, etc. |
Cores: |
Branco, amarelo ou personalizado |
Garantia: |
1 ano |
Material de solda: |
aço |
Max Pole Length: |
14 m |
Sistema CNC: |
Fangling F2100B |
Fonte do plasma: |
Hipertérmica, Victor, Huayuan, etc. |
Controlador da altura: |
Fusão |
Software do aninhamento: |
FastCAM, InteGNPS, Fangling, etc. |
Cores: |
Branco, amarelo ou personalizado |
Garantia: |
1 ano |
Material de solda: |
aço |
Max Pole Length: |
14 m |

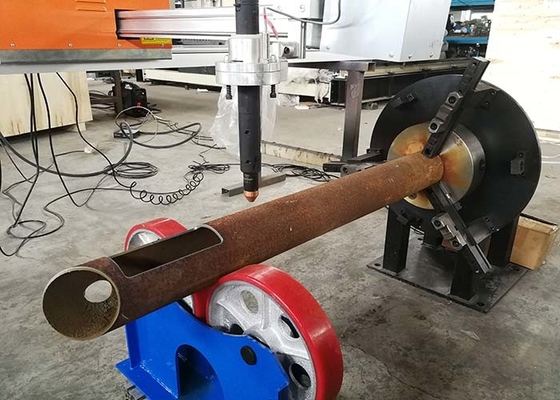

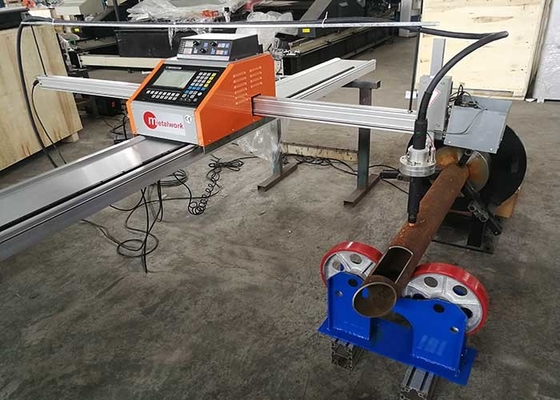

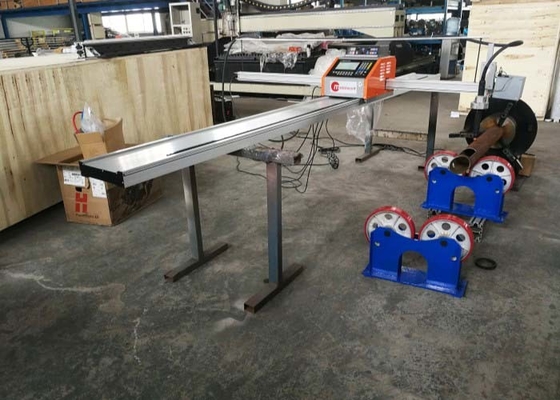

CNC1-1530P Máquina de corte de plasma de porta de pólo leve
Esta máquina pode cortar a placa de aço para a placa de base do poste e a porta elétrica do poste.
Área de aplicação e material:
1) A máquina é utilizada principalmente para uma variedade de sistemas de tubulação e o fim do corte a quente.
2) Material de peça aplicável: aço de baixo carbono, tubos de cobre e níquel, tubos de aço inoxidável com corte por plasma.
3) Também pode cortar chapa de aço (cortar a chapa de base do poste) (CNC chama / máquina de corte de plasma), completar a implementação da chama, plasma de corte de chapa de aço, máquina de corte de poste,de utilização múltipla.
4) É adequado para cónico, octogonal porta de pólo de luz corte CNC, também pode cortar tubo redondo.Tipo elíptico etc. e qualquer que possa ser desenhado por PC.
5) A potência de corte é de plasma automático, de modo que a velocidade de corte será muito rápida e a qualidade da borda de corte é melhor do que o corte a chama.
Condições de funcionamento da máquina:
Temperatura: - 5-40 °C;Humidade igual ou inferior a 90%;Potência de 50 Hz: 220 v + 10%
TParâmetros técnicos:
| Código | Ponto de referência | DATAS |
| 1 | Diâmetro do tubo | Φ=40 ∼400 mm |
| 2 | Espessura da parede de corte de chama | δ1= 6 ‰ 50 mm |
| 3 | Max. comprimento do poste. | L1= 14000 mm (pode ser prorrogado) |
| 4 | Espessura de corte por plasma | 1-14 mm |
| 5 | Velocidade de movimento. | V0=10 ‰ 3000 mm/min |
| 6 | Tamanho da chapa de corte | 1000 mmX3000 mm |

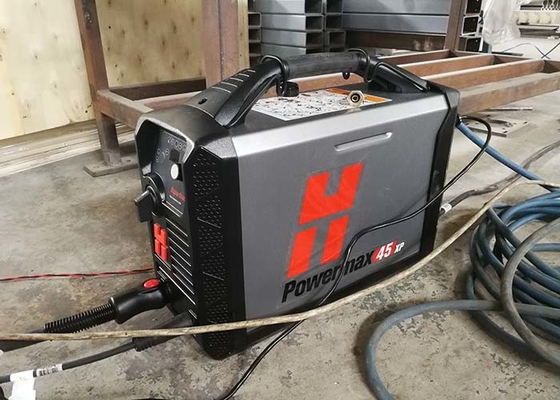

| 7 | Potência de plasma | EUA, hipertermia, potência máxima.45 |
| 8 | Tamanho do chuck | 250 tipo de chuck com três garras |
| 9 | Motor de chuck | Servomotor Panasonic de 400 W |
Eixo de movimento:
| Eixo de movimento | Eixo da máquina de corte |
| Eixo X: | Rodar o poste |
| Eixo Y: | Mudança de tocha de corte na direção da linha do pólo. |
| Eixo Z: | Cortar a tocha de elevação para cima e para baixo. |
Máquina de corte de tubos de aço, forma de transmissão e forma de corte:
1) Forma da transmissão do tubo de aço da máquina de corte: estrutura tipo chuck.
2) Modo de corte: corte por plasma.
3) Modo de elevação: modo eléctrico automático.
Amostragens de corte:
