Detalhes do produto
Lugar de origem: China
Marca: Metalwork
Certificação: CE, ISO, CCC
Número do modelo: ZN28G-12
Termos de pagamento e envio
Quantidade de ordem mínima: 1 grupo
Preço: negotiable
Detalhes da embalagem: Pacote de Plywooden
Tempo de entrega: 20 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100 grupos pelo mês
Modelo: |
ZN28G-12 |
Quebrando a capacidade: |
20, 25, 31,5, 40, 50KA |
Tensão avaliado: |
12KV |
Corrente avaliado: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
Vida mecânica: |
10000 vezes |
Tensão do motor: |
DC/AC 110V 220V |
Mecanismo: |
Carregamento da energia da mola |
Garantia: |
1 ano |
Modelo: |
ZN28G-12 |
Quebrando a capacidade: |
20, 25, 31,5, 40, 50KA |
Tensão avaliado: |
12KV |
Corrente avaliado: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
Vida mecânica: |
10000 vezes |
Tensão do motor: |
DC/AC 110V 220V |
Mecanismo: |
Carregamento da energia da mola |
Garantia: |
1 ano |
General:

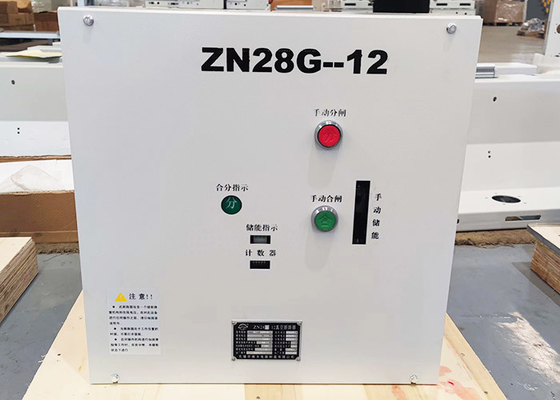

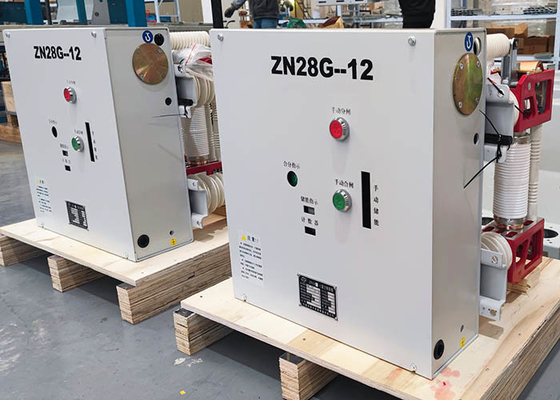

O interruptor de alta tensão interno do vácuo da C.A. ZN28G-12 é um equipamento de comutação interno com C.A. trifásica 50HZ e tensão avaliado 12KV. É usado para a proteção e o controle do equipamento da rede elétrica e de empresas industriais e minando. Devido às vantagens especiais do interruptor do vácuo, é especialmente apropriado pela operação frequente, ou as muitas vezes quebrar para procurar um caminho mais curto atual.

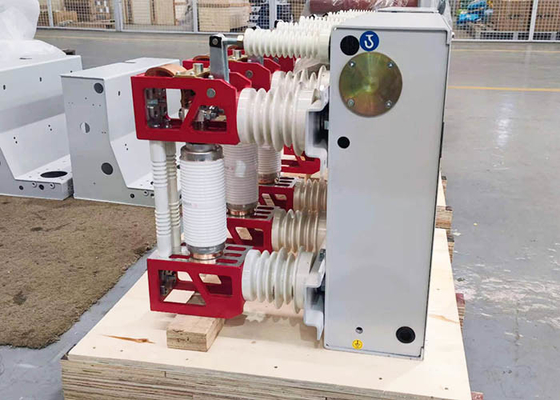

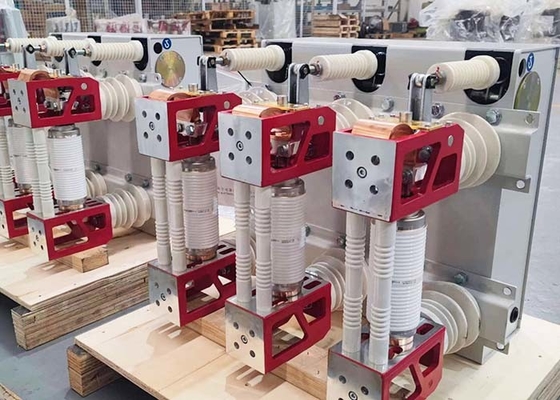

O interruptor do vácuo tem as vantagens da estrutura simples e do volume pequeno, e o mecanismo de funcionamento é o tipo do armazenamento de energia da mola. Pode ser operado pela alimentação CA ou pela fonte de alimentação de DC, e até três dispositivos da viagem da sobrecarga podem ser instalados. O interruptor adota o projeto integrado do mecanismo de funcionamento e o corpo do interruptor como a unidade fixa da instalação. O arco do vácuo que extinguem a peça da câmara e a peça do mecanismo de funcionamento são parte dianteira arranjada e para trás. A estrutura total da isolação composta é fácil de instalar, nenhum ajuste e pouca manutenção.
Parâmetros técnicos:
| Artigos | Unidade | Data | |||
| Tensão avaliado |
Quilovolt |
12 | |||
| O impulso avaliado suporta a tensão | 75 | ||||
| A frequência de poder a curto prazo avaliado suporta a tensão (1min) | 42 | ||||
| Frequência avaliado | Hertz | 50 | |||
| Rated procura um caminho mais curto a quebra atual | KA | 20 | 25 | 31,5 | 40 |
| Corrente avaliado |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A curto prazo avaliados suportam a corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente tolerável máxima avaliado | 50 | 63 | 80 | 100 | |
| Rated procura um caminho mais curto a fatura atual (o valor máximo) | 50 | 63 | 80 | 100 | |
| A frequência de poder secundária do circuito suporta a tensão (1min) | V | 2000 | |||
| Sequência avaliado da operação |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (em 40KA) |
||||
| A duração avaliado de procura um caminho mais curto a corrente | S | 4 | |||
|
Avaliado escolha/banco lado a lado da capacidade que quebra a corrente Corrente de quebra ajustada
|
630/400 | ||||
| Rated procura um caminho mais curto a quebra da porcentagem atual do fluxo da C.C. | ≤35% | ||||
| Velocidade de fechamento média | m/s | 0.6±0.2 | |||
| Velocidade de abertura média | m/s | 1.2±0.3 | |||
| Tempo de abertura | Senhora | ≤60 | |||
| Tempo de fecho | Senhora | ≤80 | |||
| Vida mecânica | épocas | 10000 | |||
| Rated procura um caminho mais curto a quebra de épocas de quebra atuais | épocas | 30 | |||
| O desgaste permissível acumula a espessura de contatos moventes e estáticos | milímetro | 3 | |||
| Tensão de funcionamento de fechamento avaliado | v | AC110/220 DC110/220 | |||
| Tensão de funcionamento de abertura avaliado | v | AC110/220 DC110/220 | |||
| Tensão avaliado do motor do armazenamento de energia | v | AC110/220 DC110/220 | |||
| Distância da abertura do contato | milímetro | 11±1 | |||
| Curso do contato | milímetro | 4±1 | |||
| Tempo de salto do contato | Senhora | ≤2 | |||
|
Abertura e fechamento trifásicos heterogeneidade |
Senhora | ≤2 | |||
| Amplitude de abertura da repercussão do contato | Senhora | ≤3 | |||
| Resistência principal do circuito | Ω | ≤40 (≤25 em 40KA) | |||
