| Lugar de origem: | China |
| Marca: | Metalwork |
| Certificação: | CE, ISO, CCC |
| Número do modelo: | ZN28G-12 |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote de Plywooden |
| Tempo de entrega: | 20 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 100 grupos pelo mês |
| Modelo: | ZN28G-12 | Quebrando a capacidade: | 20, 25, 31,5, 40, 50KA |
|---|---|---|---|
| Tensão avaliado: | 12KV | Corrente avaliado: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Vida mecânica: | 10000 vezes | Tensão do motor: | DC/AC 110V 220V |
| Mecanismo: | Carregamento da energia da mola | Garantia: | 1 ano |
| Realçar: | Acima ao interruptor do vácuo 4000A,Interruptor do vácuo 50KA,interruptor alto da capacidade da ruptura |
||

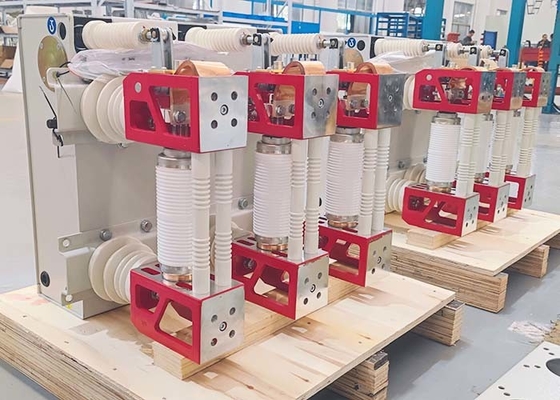

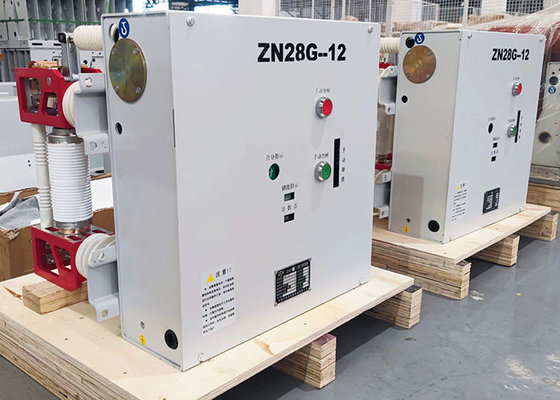

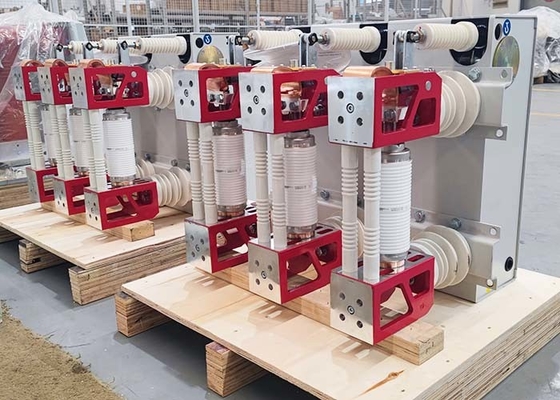

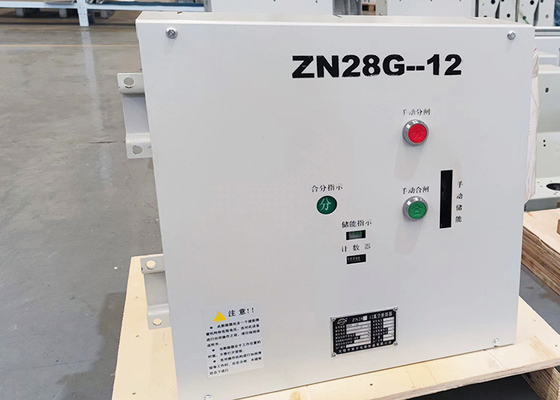

O interruptor de alta tensão interno do vácuo da C.A. ZN28G-12 é um equipamento de comutação interno com C.A. trifásica 50HZ e tensão avaliado 12KV.
Características do interruptor do vácuo 12KV:
1. A estrutura simples, o tamanho pequeno e o mecanismo de funcionamento são o tipo do armazenamento de energia da mola.
2. Pode ser operado pela alimentação CA ou pela fonte de alimentação de DC.
3. Estrutura complted isolada composto, a instalação pequena do tamanho, a de baixo nível de ruído e a fácil.
4. Arco-rampas cerâmicas e de vidro, com desempenho de isolamento do vácuo alto e projeto especial, capacidade alta da ruptura, resistência longa e nenhum perigo explosivo.
5. De acordo com as exigências de clientes diferentes, apropriadas para todos os tipos do switchgear.
Dimensão de montagem:
Montagem:
Parâmetros técnicos:
| Artigos | Unidade | Data | |||
| Tensão avaliado |
Quilovolt |
12 | |||
| O impulso avaliado suporta a tensão | 75 | ||||
| A frequência de poder a curto prazo avaliado suporta a tensão (1min) | 42 | ||||
| Frequência avaliado | Hertz | 50 | |||
| Rated procura um caminho mais curto a quebra atual | KA | 20 | 25 | 31,5 | 40 |
| Corrente avaliado |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A curto prazo avaliados suportam a corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente tolerável máxima avaliado | 50 | 63 | 80 | 100 | |
| Rated procura um caminho mais curto a fatura atual (o valor máximo) | 50 | 63 | 80 | 100 | |
| A frequência de poder secundária do circuito suporta a tensão (1min) | V | 2000 | |||
| Sequência avaliado da operação |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (em 40KA) |
||||
| A duração avaliado de procura um caminho mais curto a corrente | S | 4 | |||
|
Avaliado escolha/banco lado a lado da capacidade que quebra a corrente Corrente de quebra ajustada
|
630/400 | ||||
| Rated procura um caminho mais curto a quebra da porcentagem atual do fluxo da C.C. | ≤35% | ||||
| Velocidade de fechamento média | m/s | 0.6±0.2 | |||
| Velocidade de abertura média | m/s | 1.2±0.3 | |||
| Tempo de abertura | Senhora | ≤60 | |||
| Tempo de fecho | Senhora | ≤80 | |||
| Vida mecânica | épocas | 10000 | |||
| Rated procura um caminho mais curto a quebra de épocas de quebra atuais | épocas | 30 | |||
| O desgaste permissível acumula a espessura de contatos moventes e estáticos | milímetro | 3 | |||
| Tensão de funcionamento de fechamento avaliado | v | AC110/220 DC110/220 | |||
| Tensão de funcionamento de abertura avaliado | v | AC110/220 DC110/220 | |||
| Tensão avaliado do motor do armazenamento de energia | v | AC110/220 DC110/220 | |||
| Distância da abertura do contato | milímetro | 11±1 | |||
| Curso do contato | milímetro | 4±1 | |||
| Tempo de salto do contato | Senhora | ≤2 | |||
|
Abertura e fechamento trifásicos heterogeneidade |
Senhora | ≤2 | |||
| Amplitude de abertura da repercussão do contato | Senhora | ≤3 | |||
| Resistência principal do circuito | Ω | ≤40 (≤25 em 40KA) | |||
