Tipo 24KV de alta tensão interno do carrinho de mão do interruptor do vácuo da série VS1-24

1 grupo

MOQ

negotiable

preço

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Modelo: VS1 (ZN63A) - 24KV

Quebrando a capacidade: 20, 25, 31.5KA

Tensão avaliado: 24KV

Corrente avaliado: 630A, 1250A, 1600A, 2000A, 2500A, 3150A

Vida mecânica: 10000 vezes

Tensão do motor: DC/AC 110V 220V

Tipo: Vácuo

Garantia: 1 ano

Destacar:

Carrinho de mão do interruptor do vácuo

Interruptor de alta tensão do vácuo 24KV

interruptor do vácuo 3150A

Informação básica

Lugar de origem: China

Marca: Metalwork

Certificação: CE, ISO, CCC

Número do modelo: VS1-24KV

Condições de Pagamento e Envio

Detalhes da embalagem: Pacote de Plywooden

Tempo de entrega: 20 dias

Termos de pagamento: L/C, T/T

Habilidade da fonte: 100 grupos pelo mês

Galeria

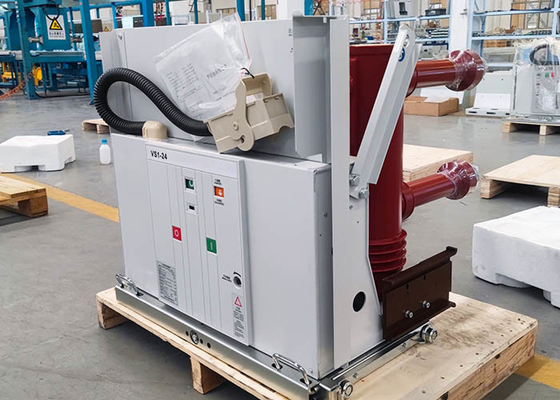

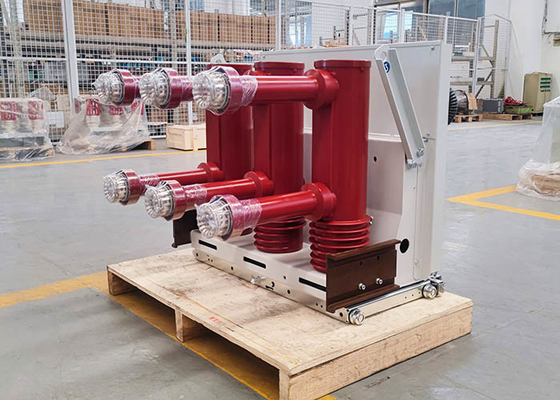

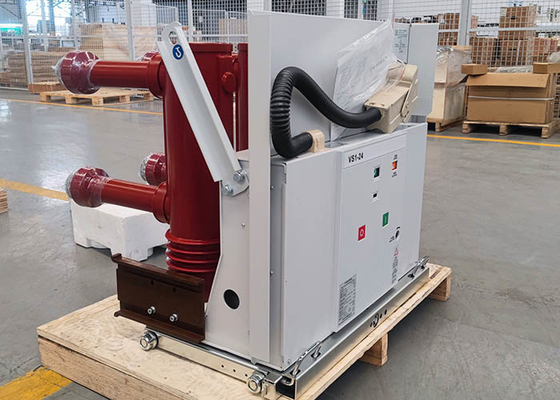

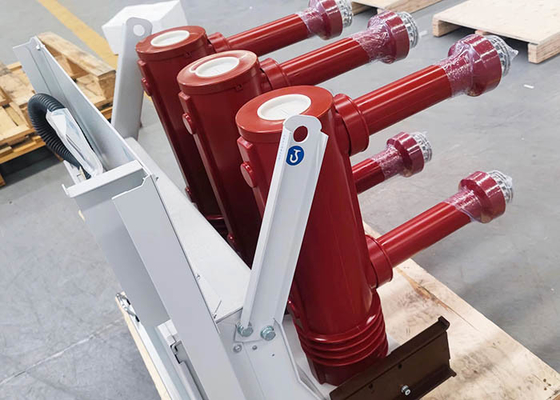

Tipo 24KV de alta tensão interno do carrinho de mão do interruptor do vácuo da série VS1-24

Descrição de produto

VS1-24/1250-31.5 Interruptor de vácuo de alta tensão para interiores

Name: Tipo 24KV de alta tensão interno do carrinho de mão do interruptor do vácuo da série VS1-24
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: VS1-24KV
Availability: InStock

O disjuntor de vácuo de alta tensão para interiores da série VS1-24 é melhorado e projetado com base no VD4-24 da ABB Company pela nossa empresa.

1O circuito principal adota isolamento composto.

2O chute de arco de vácuo é produzido por fabricantes de primeira classe e também podemos instalar o chute de arco de vácuo estrangeiro de acordo com as exigências do usuário.

3. Corrente nominal: 630A~3150A. Corrente nominal de corte de curto-circuito: 20K~31.5KA.

4Resistência mecânica: 20.000 vezes.

5Passou o teste de comutação de capacidade elétrica e não há reactivação.

6Pode ser utilizado na região de planalto de 12 KV de tensão e 4.500 metros de altitude.

Tipo 24KV de alta tensão interno do carrinho de mão do interruptor do vácuo da série VS1-24 0

Parâmetros técnicos:

Posições	Unidade	Data
Voltagem nominal	KV	24
Impulso nominal resistir à tensão		125
Frequência de potência nominal de curta duração resistir à tensão (1min)		65
Frequência nominal	Hz	50
Corrente nominal de corte de curto-circuito	CA	20	25	31.5
Corrente nominal	A	630 1250	630 1250	1250 1600 2000 2500 3150
Corrente de resistência a curto prazo nominal	CA	20	25	31.5
Corrente máxima tolerável nominal		50	63	80
Corrente nominal de curto-circuito (valor máximo)		50	63	80
Frequência de alimentação do circuito secundário resistir à tensão (1min)	V	2000
Sequência de operação nominal		Abrir-0.3S-Fechar-Abrir 180S-Fechar-Abrir
Duração nominal da corrente de curto-circuito	S	4
Corrente nominal de ruptura do banco de capacidade único/de volta para trás Corrente de interrupção	A	400/400
Horário de abertura (voltagem nominal)	ms	20 ¢50
Horário de fechamento (voltagem nominal)	ms	35 ¢ 70
Vida útil mecânica	vezes	10000
Tempos de ruptura da corrente de corte de curto-circuito nominal	vezes	20
Espessura de acumulação de desgaste admissível dos contatos móveis e estáticos	mm	3
Tensão de funcionamento de fechamento nominal	v	AC110/220 DC110/220
Tensão de funcionamento de abertura nominal	v	AC110/220 DC110/220
Voltagem nominal do motor de armazenamento de energia	v	AC110/220 DC110/220
Potência nominal do motor de armazenamento de energia	w	70
Tempo de armazenamento de energia	s	≤ 15S
Distância de abertura do contacto	mm	14 ± 1
Traço de contacto	mm	3.5±1
Tempo de rejeição do contato	ms	≤ 2
Abertura e fechamento em três fases heterogeneidade	ms	≤ 2
Velocidade média de abertura (frente 8 mm)	m/s	1.4±0.2
Velocidade média de fechamento	m/s	0.7±0.2
Amplitude de rebote do contacto de abertura	ms	≤ 2
Resistência do circuito principal	Ó	≤ 80 ((630A) ≤ 60 ((1250A) ≤ 40 ((1600~2000A) ≤ 25 ((acima de 2500A)
