Características

Especificações

Modelo: 3AV5-12/1250-31.5

Quebrando a capacidade: 31.5KA

Tensão avaliado: 12KV

Corrente avaliado: 1250A

Vida mecânica: 10000 vezes

Tensão do motor: DC/AC 110V 220V

tipos: withdrawable, estacionário, lado-montado

Garantia: 1 ano

Destacar:

Interruptor do vácuo Withdrawable

Interruptor 1250A do vácuo

interruptor do vácuo 220V

Informação básica

Lugar de origem: China

Marca: Metalwork

Certificação: CE, ISO, CCC

Número do modelo: 3AV5-12/1250-31.5

Condições de Pagamento e Envio

Detalhes da embalagem: Pacote de Plywooden

Tempo de entrega: 20 dias

Termos de pagamento: L/C, T/T

Habilidade da fonte: 100 grupos pelo mês

Galeria

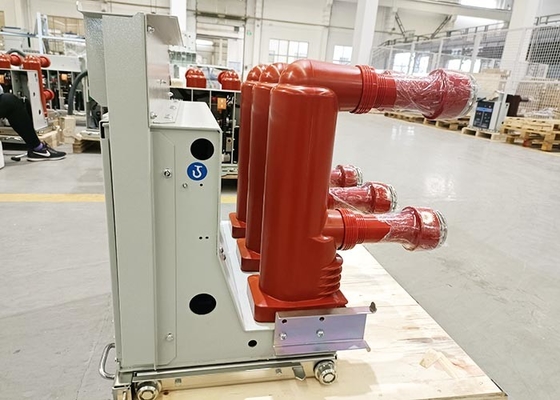

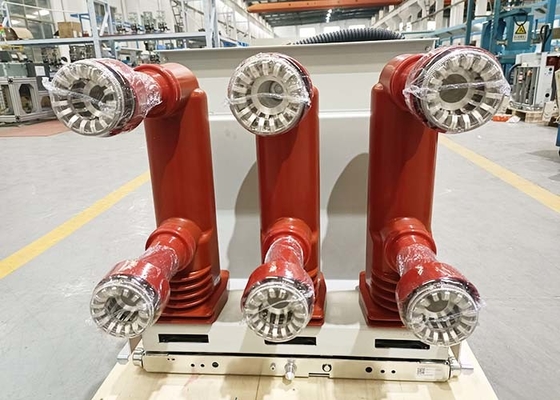

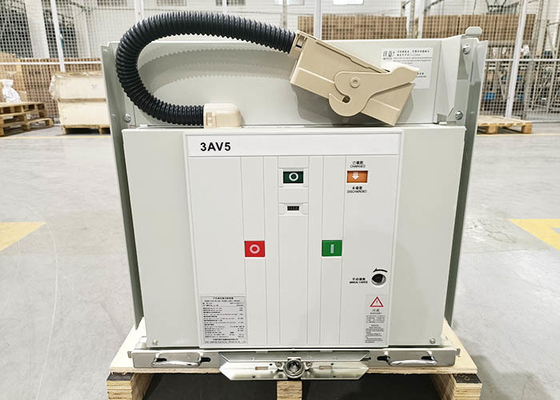

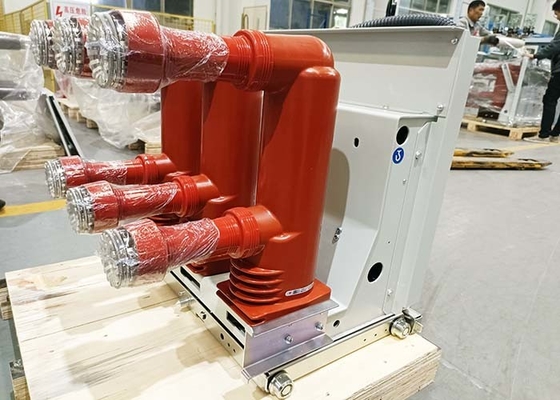

C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo

Descrição de produto

3AV5-12/1250-31.5 Interruptor de vácuo de alta tensão interior

Name: C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: 3AV5-12/1250-31.5
Availability: InStock

O disjuntor de vácuo de alta tensão AC de série 3AV5 é um equipamento de comutação interior com AC de três fases 50HZ e tensão nominal de 12KV. Existem três tipos, tipo removível,Tipo estacionário e tipo montado lateralmente.

O disjuntor de vácuo de alta tensão para interiores 3AV5-12 adota a tecnologia de isolamento de vedação sólida da ABB e da SIEMENS.A câmara de extinção de arco de vácuo e outras partes do circuito primário são selados com material de resina epóxi para formar alto isolamento e pólo de alta resistência mecânica, que evita a influência do ambiente de funcionamento áspero sobre o isolamento externo do circuito primário e realiza a manutenção completa livre.estrutura simples, desempenho estável, para empresas industriais e de mineração, centrais eléctricas e subestações como controlo e protecção de equipamentos eléctricos, e adequado para locais de funcionamento frequentes.

O disjuntor de vácuo montado lateralmente do tipo 3AV5 adota uma instalação fixa, utilizada principalmente para equipamentos de comutação fixos, tais como armários de rede de anéis,Subestação de tipo caixa ou sistema de alimentação não-padrãoO circuito principal adota um poste de vedação sólido, um painel de operação miniaturizado e economiza espaço no armário.

C.A. trifásica Withdrawable 50HZ 1250A 220V do interruptor de alta tensão do vácuo 0

Parâmetros técnicos:

Posições	Unidade	Data
Voltagem nominal	KV	12
Impulso nominal resistir à tensão		75
Frequência de potência nominal de curta duração resistir à tensão (1min)		42
Frequência nominal	Hz	50 a 60
Corrente nominal de corte de curto-circuito	CA	20	25	31.5	40
Corrente nominal	A	630 1000 1250	630 1000 1250 1600	1250 1600 2000 2500	1600 2000 2500 3150 4000
Corrente de resistência a curto prazo nominal	CA	20	25	31.5	40
Corrente máxima tolerável nominal		50	63	80	100
Corrente nominal de curto-circuito (valor máximo)		50	63	80	100
Frequência de alimentação do circuito secundário resistir à tensão (1min)	V	2000
Sequência de operação nominal		O-0.3S-CO-180S-CO O-180S-CO-180S-CO (a 40KA)
Corrente nominal de ruptura do banco de capacidade único/de volta para trás Corrente de interrupção	A	630/400 (40KA 800/400)
Percentagem de caudal nominal de corrente contínua de corte de curto-circuito		≤ 35%
Horário de abertura (voltagem nominal)	ms	20 a 50
Horário de fechamento (voltagem nominal)	ms	30 a 70
Vida útil mecânica	vezes	20000
Tempos de ruptura da corrente de corte de curto-circuito nominal	vezes	50 (40KA 30)
Espessura de acumulação de desgaste admissível dos contatos móveis e estáticos	mm	3
Tensão de funcionamento de fechamento nominal	v	AC110/220 DC110/220
Tensão de funcionamento de abertura nominal	v	AC110/220 DC110/220
Voltagem nominal do motor de armazenamento de energia	v	AC110/220 DC110/220
Potência nominal do motor de armazenamento de energia	w	80
Distância de abertura do contacto	mm	11 ± 1
Traço de contacto	mm	3.5±1
Tempo de rejeição do contato	ms	≤2 (40KA ≤3)
Abertura e fechamento em três fases heterogeneidade	ms	≤ 2
Velocidade média de fechamento *1	m/s	0.9-1.3
Velocidade média de fechamento*2	m/s	0.4-0.8
Resistência do circuito principal	μΩ	≤ 50 (630A) ≤ 45 (1250A) ≤ 35 (1600-2000A) ≤ 25 (acima de 2500A)
