Detalhes do produto
Lugar de origem: China
Marca: Metalwork
Certificação: CE, ISO, CCC
Número do modelo: 3AV5-12
Termos de pagamento e envio
Quantidade de ordem mínima: 1 grupo
Preço: negotiable
Detalhes da embalagem: Pacote de Plywooden
Tempo de entrega: 20 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100 grupos pelo mês
Modelo: |
3AV5-12 |
Quebrando a capacidade: |
20, 25, 31,5, 40KA |
Tensão avaliado: |
12KV |
Corrente avaliado: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vida mecânica: |
20000 vezes |
Tensão do motor: |
DC/AC 110V 220V |
tipos: |
withdrawable, estacionário, lado-montado |
Garantia: |
1 ano |
Modelo: |
3AV5-12 |
Quebrando a capacidade: |
20, 25, 31,5, 40KA |
Tensão avaliado: |
12KV |
Corrente avaliado: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vida mecânica: |
20000 vezes |
Tensão do motor: |
DC/AC 110V 220V |
tipos: |
withdrawable, estacionário, lado-montado |
Garantia: |
1 ano |

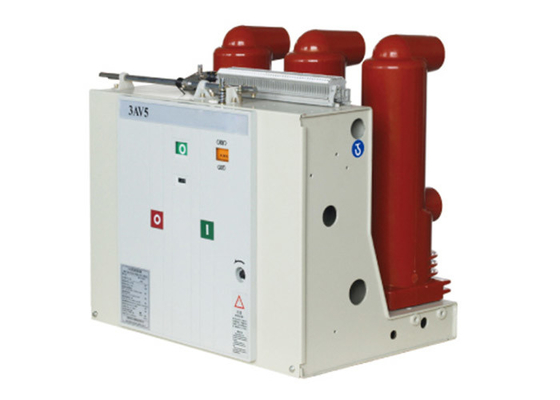

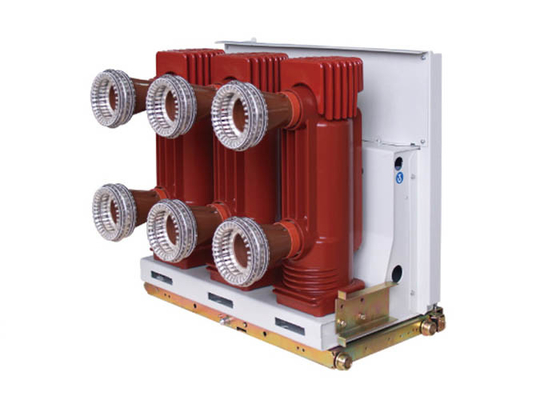

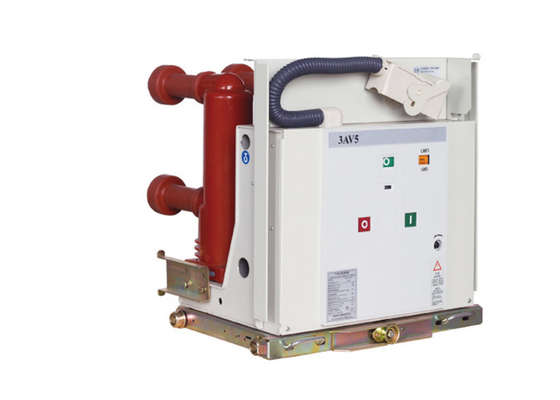

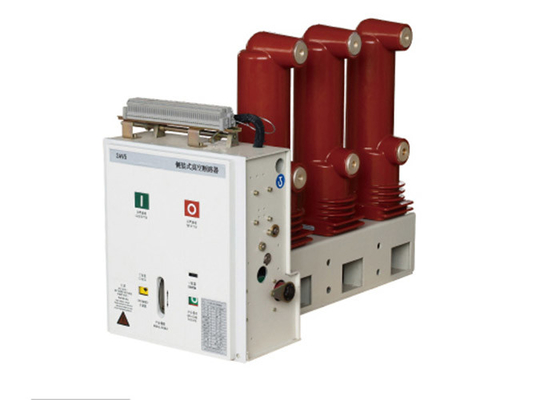

A série do interruptor 3AV5 é switchgear de alta tensão interno, apropriado para a tensão avaliado 12 quilovolts, frequência sistema de energia trifásico de 50 hertz, como a proteção e os dispositivos do controle, com confiança alta, operação fácil, manutenção simples e outras características. O interruptor pode ser usado para o médio-tipo switchgear e transformação fixa do switchgear assim como a livre de óleo. Devido às vantagens especiais do interruptor do vácuo, é especialmente apropriado pela operação frequente que exigem a corrente avaliado, ou as muitas vezes quebrar para procurar um caminho mais curto atual. O interruptor do vácuo 3AV5 tem três modos da instalação: o tipo fixado, o tipo da extração e o lado montaram. Para exigências especiais, contacte por favor o fabricante.
Parâmetros técnicos:
| Artigos | Unidade | Data | |||
| Tensão avaliado |
Quilovolt |
12 | |||
| O impulso avaliado suporta a tensão | 75 | ||||
| A frequência de poder a curto prazo avaliado suporta a tensão (1min) | 42 | ||||
| Frequência avaliado | Hertz | 50~60 | |||
| Rated procura um caminho mais curto a quebra atual | KA | 20 | 25 | 31,5 | 40 |
| Corrente avaliado |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A curto prazo avaliados suportam a corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente tolerável máxima avaliado | 50 | 63 | 80 | 100 | |
| Rated procura um caminho mais curto a fatura atual (o valor máximo) | 50 | 63 | 80 | 100 | |
| A frequência de poder secundária do circuito suporta a tensão (1min) | V | 2000 | |||
| Sequência avaliado da operação |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (em 40KA) |
||||
|
Avaliado escolha/banco lado a lado da capacidade que quebra a corrente Corrente de quebra ajustada
|
630/400 (40KA 800/400) | ||||
| Rated procura um caminho mais curto a quebra da porcentagem atual do fluxo da C.C. | ≤35% | ||||
| Tempo de abertura (tensão avaliado) | Senhora | 20-50 | |||
| Tempo de fecho (tensão avaliado) | Senhora | 30-70 | |||
| Vida mecânica | épocas | 20000 | |||
| Rated procura um caminho mais curto a quebra de épocas de quebra atuais | épocas | 50 (40KA 30) | |||
| O desgaste permissível acumula a espessura de contatos moventes e estáticos | milímetro | 3 | |||
| Tensão de funcionamento de fechamento avaliado | v | AC110/220 DC110/220 | |||
| Tensão de funcionamento de abertura avaliado | v | AC110/220 DC110/220 | |||
| Tensão avaliado do motor do armazenamento de energia | v | AC110/220 DC110/220 | |||
| Poder avaliado do motor do armazenamento de energia | w | 80 | |||
| Distância da abertura do contato | milímetro | 11±1 | |||
| Curso do contato | milímetro | 3.5±1 | |||
| Tempo de salto do contato | Senhora | ≤2 (40KA ≤3) | |||
|
Abertura e fechamento trifásicos heterogeneidade |
Senhora | ≤2 | |||
| Velocidade de fechamento média *1 | m/s | 0.9-1.3 | |||
| Speed*2 de fechamento médio | m/s | 0.4-0.8 | |||
| Resistência principal do circuito | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (acima de 2500A) |
|||
