| Lugar de origem: | China |
| Marca: | Metalwork |
| Certificação: | CE, ISO, CCC |
| Número do modelo: | VS1-12KV |
| Quantidade de ordem mínima: | 1 grupo |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Pacote de Plywooden |
| Tempo de entrega: | 20 dias |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | 100 grupos pelo mês |
| Modelo: | VS1-12KV/1250-31.5 | Quebrando a capacidade: | 31.5KA |
|---|---|---|---|
| Tensão avaliado: | 12KV | Corrente avaliado: | 1250A |
| Vida mecânica: | 10000 vezes | Tensão do motor: | DC/AC 110V 220V |
| Mecanismo: | Carregamento da energia da mola | Garantia: | 1 ano |
| Realçar: | Interruptor Withdrawable interno do vácuo,interruptor interno do vácuo 1250a,Interruptor interno do vácuo para o Switchgear |
||
Aplicação:
Para empresas industriais e minando, centrais elétricas, subestações e outros sistemas da transmissão e de distribuição para o controle e a proteção de facilidades elétricas, e apropriado para lugares frequentes da operação.

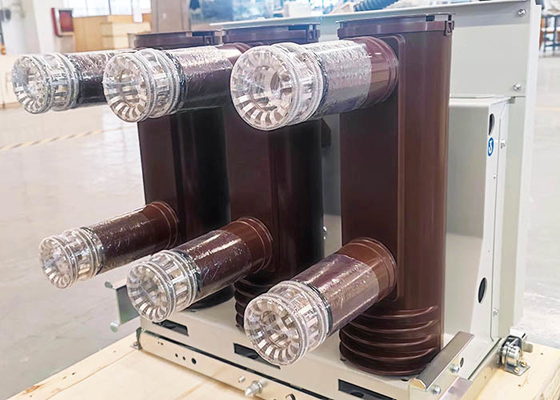

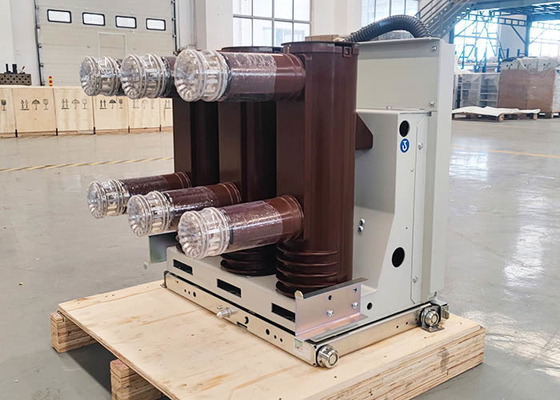

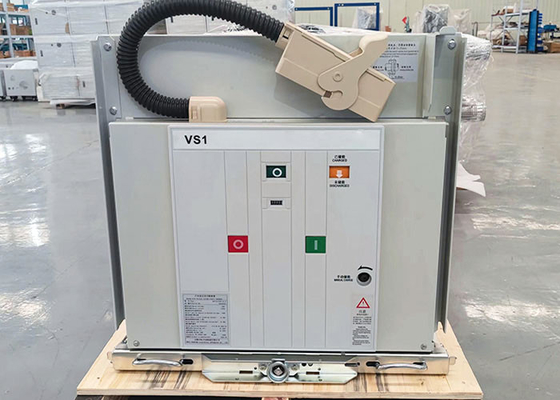

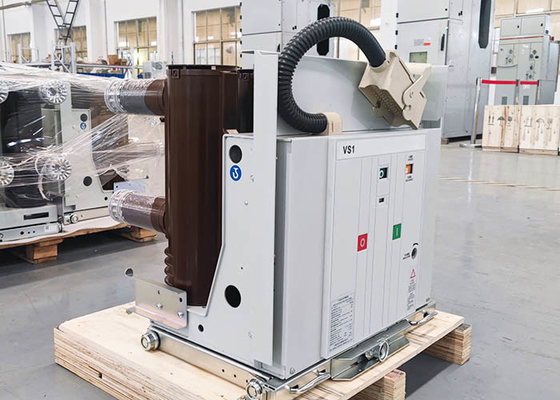

Descrição do interruptor de alta tensão interno do vácuo de VS1-12KV:
O interruptor de alta tensão interno do vácuo da C.A. do modelo de VS1-12KV é um tipo de holístico e switchgear de alta tensão completamente selado, tem a dimensão compacta e o volume pequeno. O VCB aplica-se ao sistema de energia da tensão avaliado 7.2~12KV, trifásico e C.A. 50/60Hz. É aplicável nas ocasiões com operações frequentes, atuando para proteger e controlar a linha e o instrumento elétrico. O produto conforma-se a GB1984-2003, IEC56, JB3855-1996 e DL/T403-1999 e tipo teste das passagens.
Tecnologia & detalhes:
Parâmetros técnicos:
| Artigos | Unidade | Data | |||
| Tensão avaliado |
Quilovolt |
12 | |||
| O impulso avaliado suporta a tensão | 75 | ||||
| A frequência de poder a curto prazo avaliado suporta a tensão (1min) | 42 | ||||
| Frequência avaliado | Hertz | 50 | |||
| Rated procura um caminho mais curto a quebra atual | KA | 20 | 25 | 31,5 | 40 |
| Corrente avaliado |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A curto prazo avaliados suportam a corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente tolerável máxima avaliado | 50 | 63 | 80 | 100 | |
| Rated procura um caminho mais curto a fatura atual (o valor máximo) | 50 | 63 | 80 | 100 | |
| A frequência de poder secundária do circuito suporta a tensão (1min) | V | 2000 | |||
| Sequência avaliado da operação | O-0.3S-CO 180S-CO | ||||
| A duração avaliado de procura um caminho mais curto a corrente | S | 4 | |||
|
Avaliado escolha/banco lado a lado da capacidade que quebra a corrente Corrente de quebra ajustada |
630/400 (40KA é 800/400) | ||||
| Inrush avaliado do banco do capacitor que faz atual | KA | 12,5 (Frequency≤1000Hz) | |||
| Tempo de abertura (tensão avaliado) | Senhora | 20~50 | |||
| Tempo de fecho (tensão avaliado) | Senhora | 35~70 | |||
| Vida mecânica | épocas | 10000 | |||
| Rated procura um caminho mais curto a quebra de épocas de quebra atuais | épocas | 50 (40KA é 30) | |||
| O desgaste permissível acumula a espessura de contatos moventes e estáticos | milímetro | 3 | |||
| Tensão de funcionamento de fechamento avaliado | v | AC110/220 DC110/220 | |||
| Tensão de funcionamento de abertura avaliado | v | AC110/220 DC110/220 | |||
| Tensão avaliado do motor do armazenamento de energia | v | AC110/220 DC110/220 | |||
| Poder avaliado do motor do armazenamento de energia | w | 70 | |||
| Tempo de armazenamento da energia | s | ≤15S | |||
| Distância da abertura do contato | milímetro | 11±1 | |||
| Curso do contato | milímetro | 3.5±1 | |||
| Tempo de salto do contato | Senhora | ≤2 (40KA≤3) | |||
|
Abertura e fechamento trifásicos heterogeneidade |
Senhora | ≤2 | |||
| Velocidade de abertura média (parte dianteira 8mm) | m/s | 0.9~1.3 | |||
| Velocidade de fechamento média | m/s | 0.5~0.8 (40KA é 0.5~0.9) | |||
| Amplitude de abertura da repercussão do contato | Senhora | ≤3 | |||
| Resistência principal do circuito | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (acima de 2500A) |
|||
| Pressão de fechamento do contato | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
