Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Modelo: VS1 (ZN63A) - 12KV

Quebrando a capacidade: 20, 25, 31,5, 40KA

Tensão avaliado: 12KV

Corrente avaliado: 630A, 1250A, 1600A, 2500A, 3150A, 4000A

Vida mecânica: 10000 vezes

Tensão do motor: DC/AC 110V 220V

Tipo: Vácuo

Garantia: 1 ano

Destacar:

Interruptor elétrico do vácuo VS1

Interruptor elétrico do vácuo 12KV

Interruptor elétrico 630A do vácuo

Informação básica

Lugar de origem: China

Marca: Metalwork

Certificação: CE, ISO, CCC

Número do modelo: VS1-12KV

Condições de Pagamento e Envio

Detalhes da embalagem: Pacote de Plywooden

Tempo de entrega: 20 dias

Termos de pagamento: L/C, T/T

Habilidade da fonte: 100 grupos pelo mês

Galeria

Poder trifásico elétrico 630A do interruptor 12kv 50hz do vácuo do equipamento VS1

Descrição de produto

Interruptor do vácuo VS1-12

Name: Poder trifásico elétrico 630A do interruptor 12kv 50hz do vácuo do equipamento VS1
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: VS1-12KV
Availability: InStock

(ZN63A) o tipo VS1 interruptor de alta tensão interno do vácuo é a tensão avaliado 12KV, 24KV, switchgear de alta tensão interno trifásico da C.A. 50HZ, equipado com o motor ---- o mecanismo de funcionamento da mola, pode realizar elétrico e o interruptor manual e o fechamento, podem ser carregados no switchgear da mão, podem igualmente ser combinados com o switchgear fixo. O interruptor fixo pode ser adicionado com bloqueio especial para encontrar as necessidades de armários fixos tais como XGN2 e GG1A. Ao mesmo tempo, o interruptor do vácuo 24KV pode igualmente ser aplicado ao sistema de distribuição 12KV em áreas do platô (até 4000 medidores acima do nível do mar).

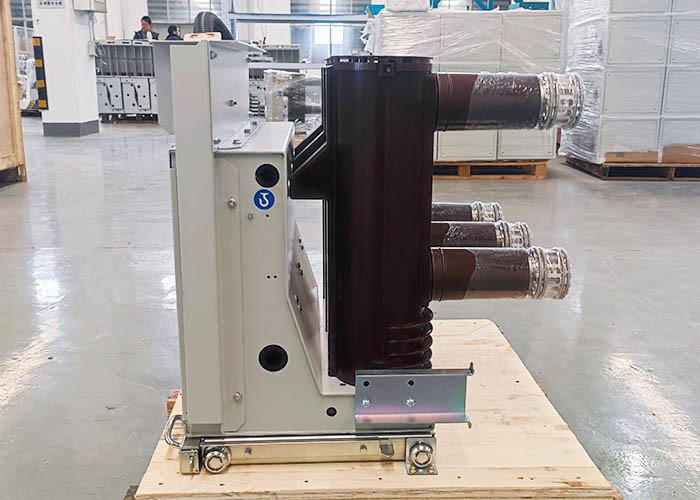

Poder trifásico elétrico 630A do interruptor 12kv 50hz do vácuo do equipamento VS1 0

Características principais do interruptor de alta tensão interno do vácuo de VS1-12KV:

1. É conveniente para o ajuste devido ao interruptor do vácuo adotar o projeto da câmara formando arcos é ficado situado na parte superior, o mecanismo de funcionamento é ficado situado na pena.

2. Adota a estrutura da combinação de ar e de material de isolamento composto orgânico.

3. Mecanismo de funcionamento simples da mola, 10000 vezes de funcionamento.

4. Desempenho de travamento automático liso e bom devido ao mecanismo da propulsão do ligação-parafuso.

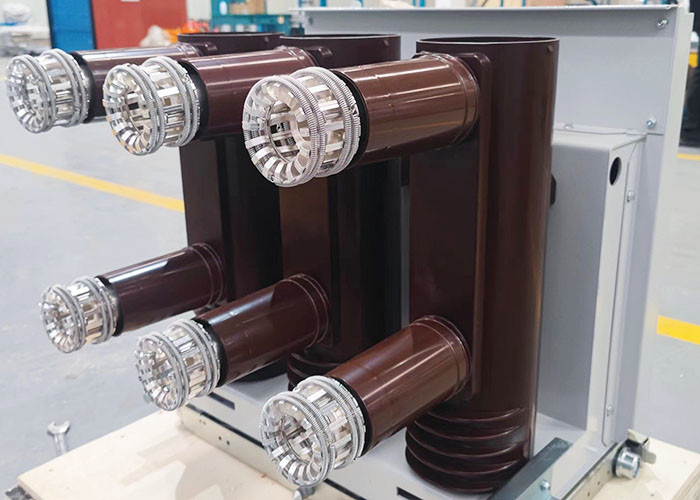

Poder trifásico elétrico 630A do interruptor 12kv 50hz do vácuo do equipamento VS1 1

Parâmetros técnicos:

Artigos	Unidade	Data
Tensão avaliado	Quilovolt	12
O impulso avaliado suporta a tensão		75
A frequência de poder a curto prazo avaliado suporta a tensão (1min)		42
Frequência avaliado	Hertz	50
Rated procura um caminho mais curto a quebra atual	KA	20	25	31,5	40
Corrente avaliado		630 1250	630 1250	1250 1600 2000 2500	1600 2000 2500 3150 4000
A curto prazo avaliados suportam a corrente	KA	20	25	31,5	40
Corrente tolerável máxima avaliado		50	63	80	100
Rated procura um caminho mais curto a fatura atual (o valor máximo)		50	63	80	100
A frequência de poder secundária do circuito suporta a tensão (1min)	V	2000
Sequência avaliado da operação		O-0.3S-CO 180S-CO
A duração avaliado de procura um caminho mais curto a corrente	S	4
Avaliado escolha/banco lado a lado da capacidade que quebra a corrente Corrente de quebra ajustada		630/400 (40KA é 800/400)
Inrush avaliado do banco do capacitor que faz atual	KA	12,5 (Frequency≤1000Hz)
Tempo de abertura (tensão avaliado)	Senhora	20~50
Tempo de fecho (tensão avaliado)	Senhora	35~70
Vida mecânica	épocas	10000
Rated procura um caminho mais curto a quebra de épocas de quebra atuais	épocas	50 (40KA é 30)
O desgaste permissível acumula a espessura de contatos moventes e estáticos	milímetro	3
Tensão de funcionamento de fechamento avaliado	v	AC110/220 DC110/220
Tensão de funcionamento de abertura avaliado	v	AC110/220 DC110/220
Tensão avaliado do motor do armazenamento de energia	v	AC110/220 DC110/220
Poder avaliado do motor do armazenamento de energia	w	70
Tempo de armazenamento da energia	s	≤15S
Distância da abertura do contato	milímetro	11±1
Curso do contato	milímetro	3.5±1
Tempo de salto do contato	Senhora	≤2 (40KA≤3)
Abertura e fechamento trifásicos heterogeneidade	Senhora	≤2
Velocidade de abertura média (parte dianteira 8mm)	m/s	0.9~1.3
Velocidade de fechamento média	m/s	0.5~0.8 (40KA é 0.5~0.9)
Amplitude de abertura da repercussão do contato	Senhora	≤3
Resistência principal do circuito	Ω	≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (acima de 2500A)
Pressão de fechamento do contato	N	2400±200 (25KA)
Pressão de fechamento do contato	N	3100±248 (31.5KA) 4250±250 (40KA)
