Detalhes do produto
Lugar de origem: China
Marca: Metalwork
Certificação: CE, ISO, CCC
Número do modelo: VS1-24KV
Termos de pagamento e envio
Quantidade de ordem mínima: 1 grupo
Preço: negotiable
Detalhes da embalagem: Pacote de Plywooden
Tempo de entrega: 20 dias
Termos de pagamento: L/C, T/T
Habilidade da fonte: 100 grupos pelo mês
Modelo: |
VS1 (ZN63A) - 24KV |
Quebrando a capacidade: |
20, 25, 31.5KA |
Tensão avaliado: |
24KV |
Corrente avaliado: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vida mecânica: |
10000 vezes |
Tensão do motor: |
DC/AC 110V 220V |
Tipo: |
Vácuo |
Garantia: |
1 ano |
Modelo: |
VS1 (ZN63A) - 24KV |
Quebrando a capacidade: |
20, 25, 31.5KA |
Tensão avaliado: |
24KV |
Corrente avaliado: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vida mecânica: |
10000 vezes |
Tensão do motor: |
DC/AC 110V 220V |
Tipo: |
Vácuo |
Garantia: |
1 ano |

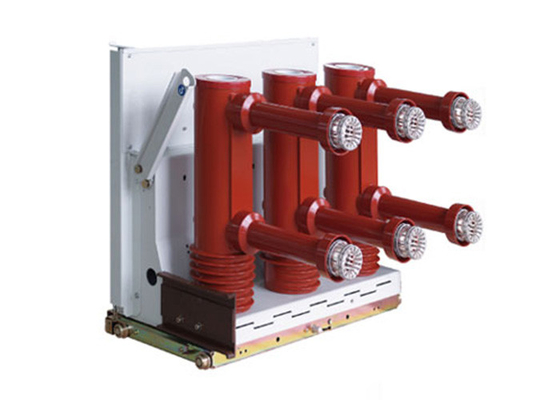

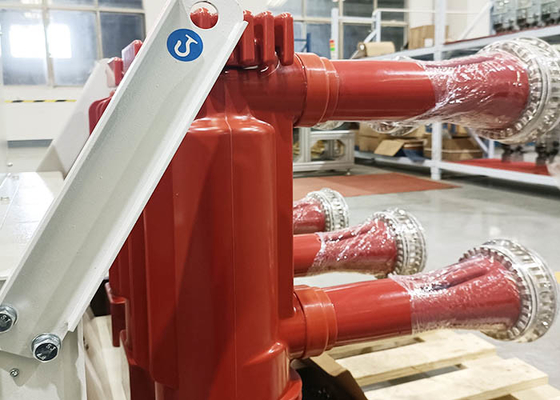

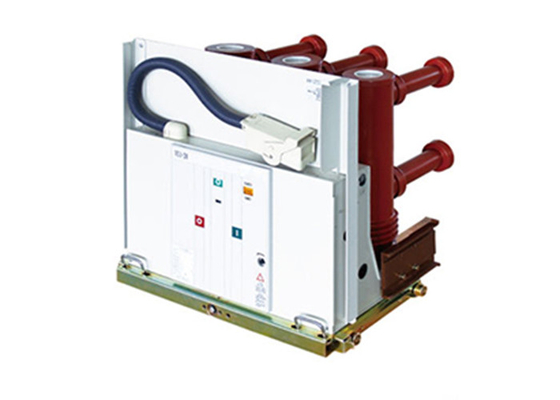

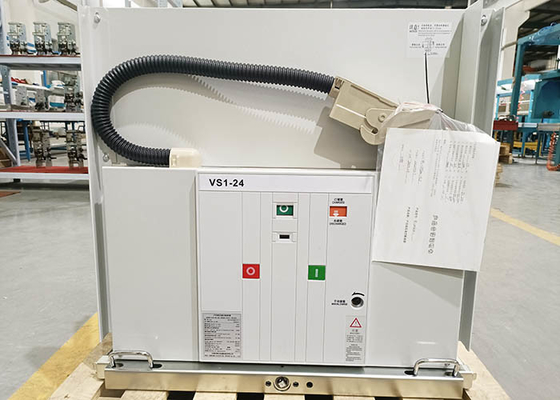

O interruptor de alta tensão interno do vácuo da série VS1-24 é melhorado e projetado com base em VD4-24 de ABB Empresa por nossa empresa.
1. O laço principal do circuito adota a isolação composta.
2. A arco-rampa do vácuo é produzida por fabricantes da parte-categoria e nós igualmente podemos instalar a arco-rampa estrangeira do vácuo de acordo com as exigências de usuário.
3. Corrente avaliado: 630A~3150A. Rated procura um caminho mais curto a corrente da saída: 20K~31.5KA.
4. Resistência mecânica: 20.000 vezes.
5. Passou o teste elétrico do interruptor da capacidade e não há nenhum reignition.
6. Pode ser usado na região do platô da tensão 12KV e dos 4.500 medidores de altura.
Parâmetros técnicos:
| Artigos | Unidade | Data | ||
| Tensão avaliado |
Quilovolt |
24 | ||
| O impulso avaliado suporta a tensão | 125 | |||
| A frequência de poder a curto prazo avaliado suporta a tensão (1min) | 65 | |||
| Frequência avaliado | Hertz | 50 | ||
| Rated procura um caminho mais curto a quebra atual | KA | 20 | 25 | 31,5 |
| Corrente avaliado |
630 1250 |
630 1250 |
1250 1600 2000 2500 3150 |
|
| A curto prazo avaliados suportam a corrente | KA | 20 | 25 | 31,5 |
| Corrente tolerável máxima avaliado | 50 | 63 | 80 | |
| Rated procura um caminho mais curto a fatura atual (o valor máximo) | 50 | 63 | 80 | |
| A frequência de poder secundária do circuito suporta a tensão (1min) | V | 2000 | ||
| Sequência avaliado da operação | Open-0.3S-Close abrem 180S-Close abrem | |||
| A duração avaliado de procura um caminho mais curto a corrente | S | 4 | ||
|
Avaliado escolha/banco lado a lado da capacidade que quebra a corrente Corrente de quebra ajustada
|
400/400 | |||
| Tempo de abertura (tensão avaliado) | Senhora | 20~50 | ||
| Tempo de fecho (tensão avaliado) | Senhora | 35~70 | ||
| Vida mecânica | épocas | 10000 | ||
| Rated procura um caminho mais curto a quebra de épocas de quebra atuais | épocas | 20 | ||
| O desgaste permissível acumula a espessura de contatos moventes e estáticos | milímetro | 3 | ||
| Tensão de funcionamento de fechamento avaliado | v | AC110/220 DC110/220 | ||
| Tensão de funcionamento de abertura avaliado | v | AC110/220 DC110/220 | ||
| Tensão avaliado do motor do armazenamento de energia | v | AC110/220 DC110/220 | ||
| Poder avaliado do motor do armazenamento de energia | w | 70 | ||
| Tempo de armazenamento da energia | s | ≤15S | ||
| Distância da abertura do contato | milímetro | 14±1 | ||
| Curso do contato | milímetro | 3.5±1 | ||
| Tempo de salto do contato | Senhora | ≤2 | ||
|
Abertura e fechamento trifásicos heterogeneidade |
Senhora | ≤2 | ||
| Velocidade de abertura média (parte dianteira 8mm) | m/s | 1.4±0.2 | ||
| Velocidade de fechamento média | m/s | 0.7±0.2 | ||
| Amplitude de abertura da repercussão do contato | Senhora | ≤2 | ||
| Resistência principal do circuito | Ω |
≤80 (630A) ≤60 (1250A) ≤40 (1600~2000A) ≤25 (acima de 2500A) |
||
